46
Aten
Aten
9 Aten
9�1 Aten
Easy Installation Terminaison Adressage Capteurs RS485 Compteur
RS485
Interface
non - non oui oui RS485
Présentation générale
•
Interface intégrée
•
Emplacement de connexion : Douille RJ14, à l'extérieur de l'onduleur
•
Câblage à 2 pôles
•
Il n'est pas nécessaire d'attribuer une adresse de communication
Étapes
•
Mettre les onduleurs et le Solar-Log™ hors tension
•
Relier les onduleurs par câble au Solar-Log™
•
Relier les onduleurs entre eux par câble
Relier les onduleurs par câble au Solar-Log™
Le câblage s'effectue via :
un câble de données blindé à 2 conducteurs fabriqué soi-même et un connecteur de borne plate .
Procédure à suivre
1. Si l'on fabrique soi-même la liaison par câble, brancher les conducteurs selon le schéma suivant
Connecteur de borne plate Solar-Log™ Onduleurs
RS485/422 B Douille RJ 14
► 1 ► Broche 2 - Data +
► 4 ► Broche 4 - Data -

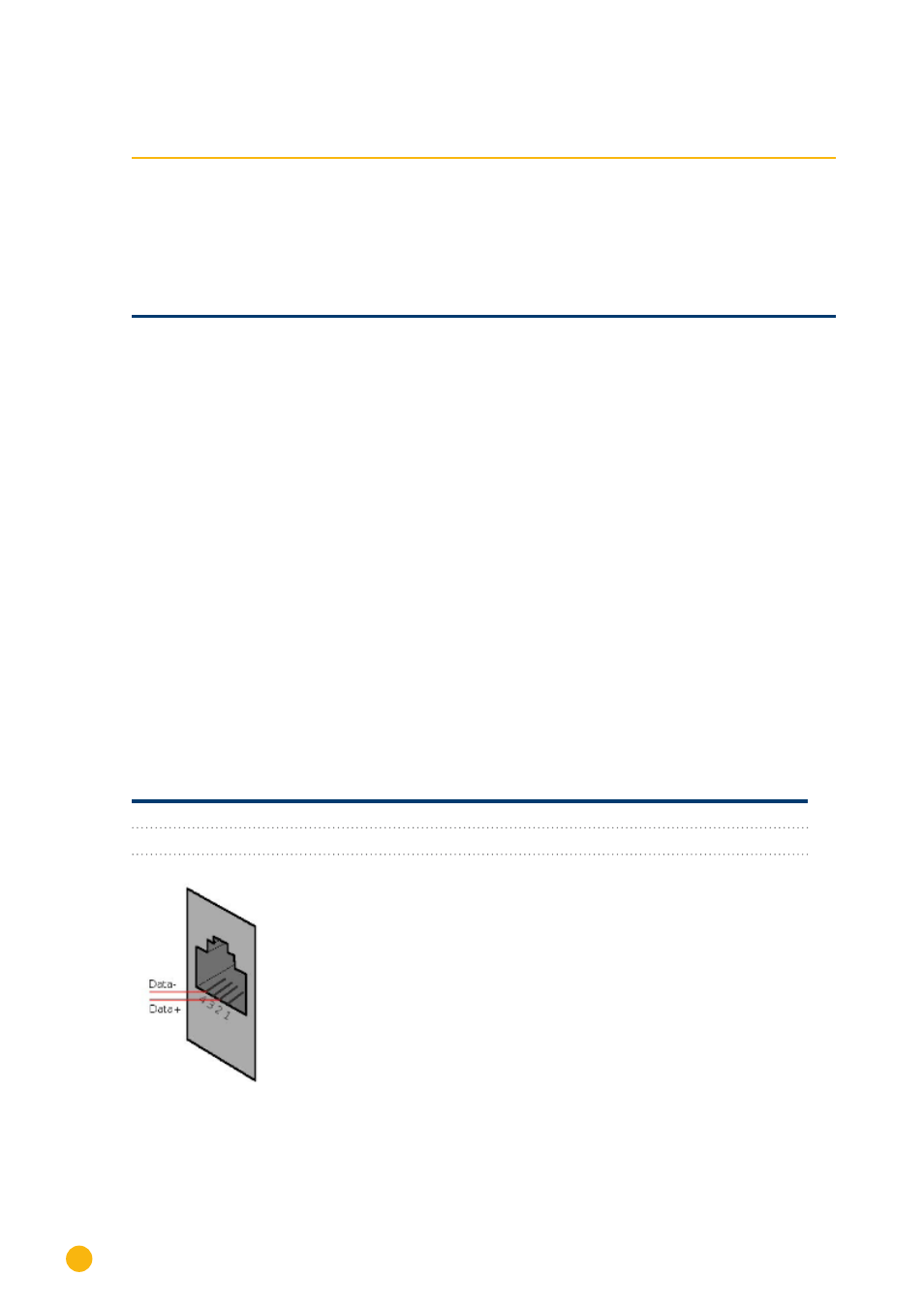

4. Disposition des broches douille RJ14
2. Fermer l'onduleur, si aucun autre onduleur ne doit être raccordé
3. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™
