Solare Datensysteme Solar-Log - Manuel (Page 155)

155
Pairan
Pairan
51 Pairan
51�1 Pairan
Easy Installation Terminaison Adressage Capteurs RS485 Compteur
RS485
Interface
non Jumper non oui oui RS485
Présentation générale
•
Interface intégrée
•
Emplacement de connexion : douille coaxiale d'onduleur
•
Câblage à 2 pôles
•
Il n'est pas nécessaire d'attribuer une adresse de communication
Étapes
•
Mettre les onduleurs et le Solar-Log™ hors tension
•
Relier les onduleurs par câble au Solar-Log™
•
Relier les onduleurs entre eux par câble
Relier les onduleurs par câble au Solar-Log™
Le câblage s'effectue via
•
une liaison par câble fabriquée soi-même avec fiche coaxiale et connecteur de borne plate
Se procurer la fiche coaxiale auprès du fabricant.
Procédure à suivre

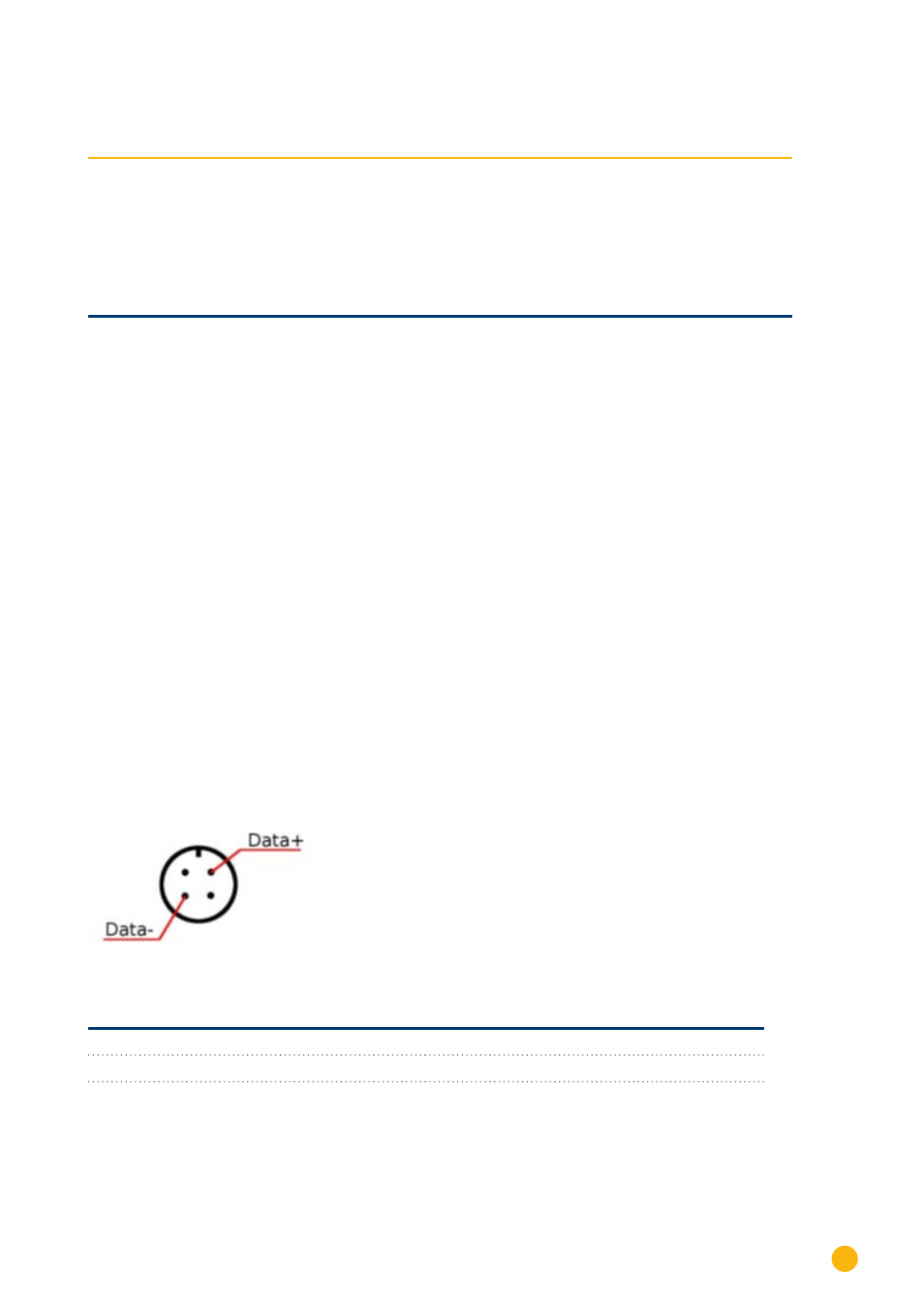

1. Si l'on fabrique soi-même la liaison par câble, brancher les conducteurs selon le schéma suivant
Affichage douille de raccordement
8. douille coaxiale Pairan
Connecteur de borne plate Solar-Log™
Onduleurs
RS485/422 B Douille coaxiale
► 1 ► Data +
► 4 ► Data -
2. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™
