Fronius
Fronius RL
28�3 Fronius RL
Easy Installation Terminaison Adressage Capteurs RS485 Compteur
RS485
Interface
oui Jumper oui oui oui RS485
Présentation générale
•
Interface intégrée
•
Emplacement de connexion : douille coaxiale d'onduleur
•
Câblage à 2 pôles
•
Il n'est pas nécessaire d'attribuer une adresse de communication
•
Étapes
• Mettre les onduleurs et le Solar-Log™ hors tension
• Relier les onduleurs par câble au Solar-Log™
• Relier les onduleurs entre eux par câble
Relier les onduleurs par câble au Solar-Log™
•
La connexion s'effectue via une liaison par câble fabriquée soi-même avec fiche coaxiale et
connecteur de borne plate
Se procurer la fiche coaxiale auprès du fabricant.
Procédure à suivre
1. Si l'on fabrique soi-même la liaison par câble, brancher les conducteurs selon le schéma suivant

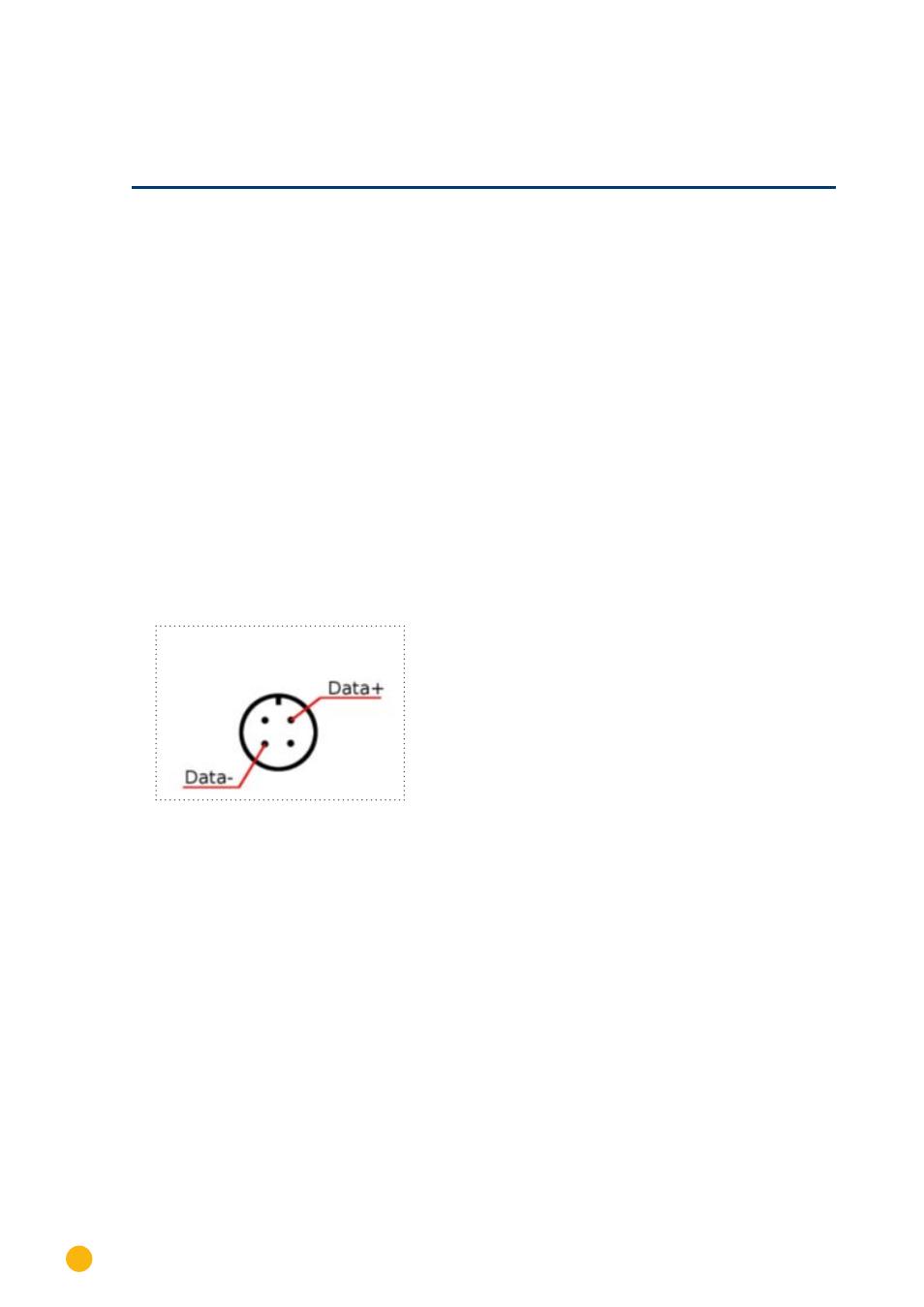

Affichage douille de raccorde-
ment
5. douille coaxiale Fronius RL
Connecteur de borne plate Solar-Log™ Onduleurs
RS485/422 B Douille coaxiale
► 1 ► 1 Data+
► 3 ► 2 Utiliser le blindage du câble
► 4 ► 3 Data
2. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™
Relier les onduleurs entre eux par câble
•
Câblage avec un câble de données blindé à 2 conducteurs
•
Emplacement de connexion : douille coaxiale d'onduleur
Procédure à suivre
1. Confectionner soi-même la liaison par câble avec la fiche coaxiale et le connecteur de borne plate
2. Raccorder également le câble vers l'onduleur suivant dans la 1ère fiche coaxiale.
3. Relier les autres onduleurs entre eux de la même façon
