Procédure à suivre
1.
Ouvrir l'onduleur conformément au manuel d'utilisation de l'onduleur
2. Si l'on fabrique soi-même la liaison par câble, brancher les conducteurs selon le schéma suivant :
Connecteur de borne plate Solar-
Log™
Borne plate dans l'onduleur
Borne
Borne plate RS485 (TB3)
► 1 A/Data+
► Broche 1 ou 2 (port A) ou broche 9 ou 10 (port B)
► 4 B/Data-
► Broche 3 ou 4 (port A) ou broche 11 ou 12 (port B)
3. Si un seul onduleur est raccordé, une terminaison doit être mise en place :
Sur l'onduleur, mettre le switch (port A, switch S1 ; port B, switch S3) sur « 1 » pour la résistance termi-
nale.
4. Fermer l'onduleur.
5. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™.

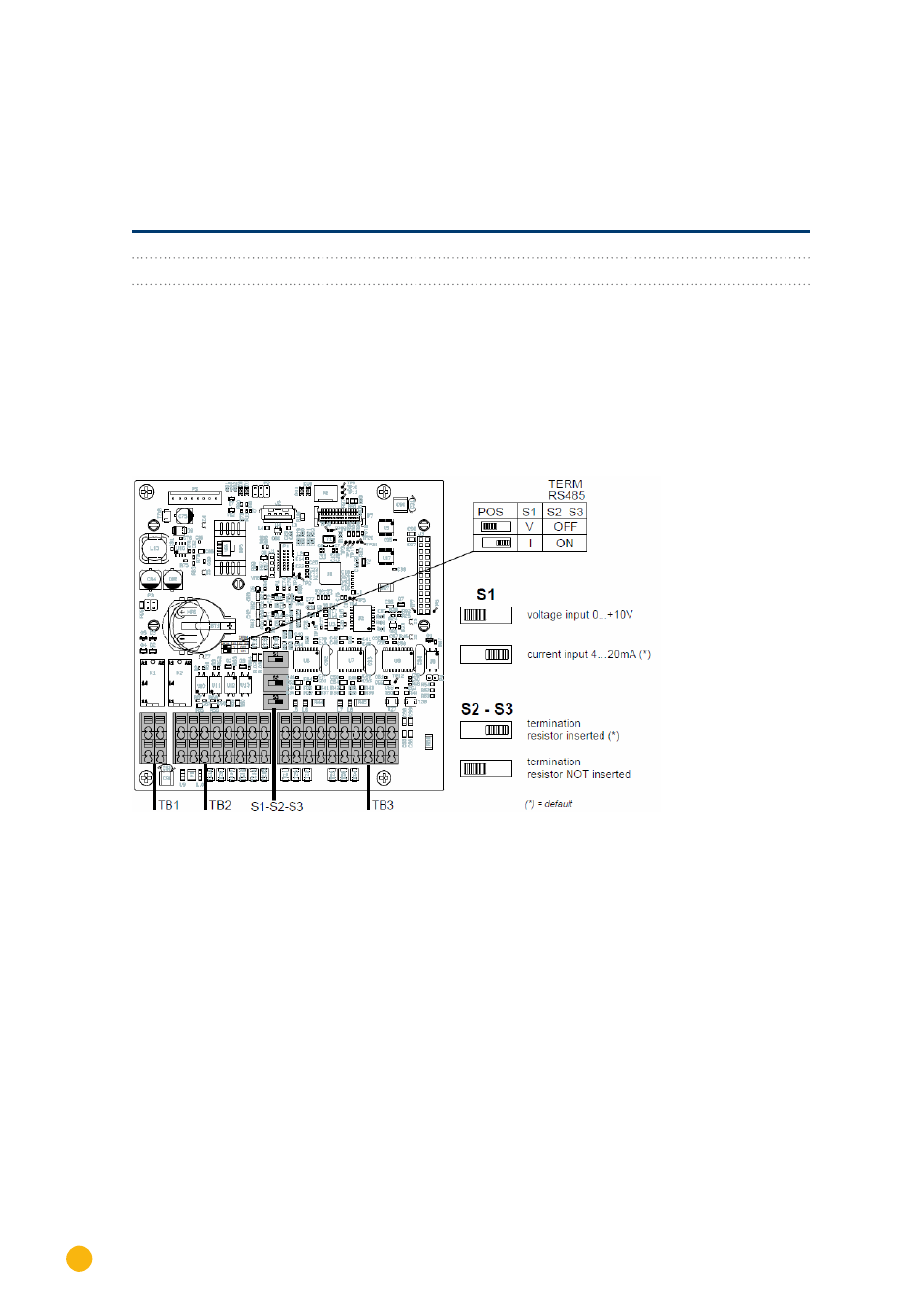

6. Borne plate Gefran RS485 et terminaison
