259

Sunpower

Connexion Sunpower SPR-M-Modèles via PiggyBack spécial RS485

Connecteur de borne plate Solar-Log™

Borne plate de l'onduleur

Borne

Borne

► 1

► 2

► 2

► 3

► 3

► 5

► 4

► 7

3. Faire passer le câble à l’intérieur de l’onduleur dans le tuyau isolant fourni avec le PiggyBack.

Le câble se trouvant à l’intérieur de l’onduleur doit être entouré de tuyau isolant.

4. Mettre à la masse : Connecter la borne 5 de l’onduleur avec le distributeur à fiches plates se trou-

vant au niveau du boîtier de l’onduleur

5. Si un seul onduleur doit être raccordé, une terminaison doit être mise en place.

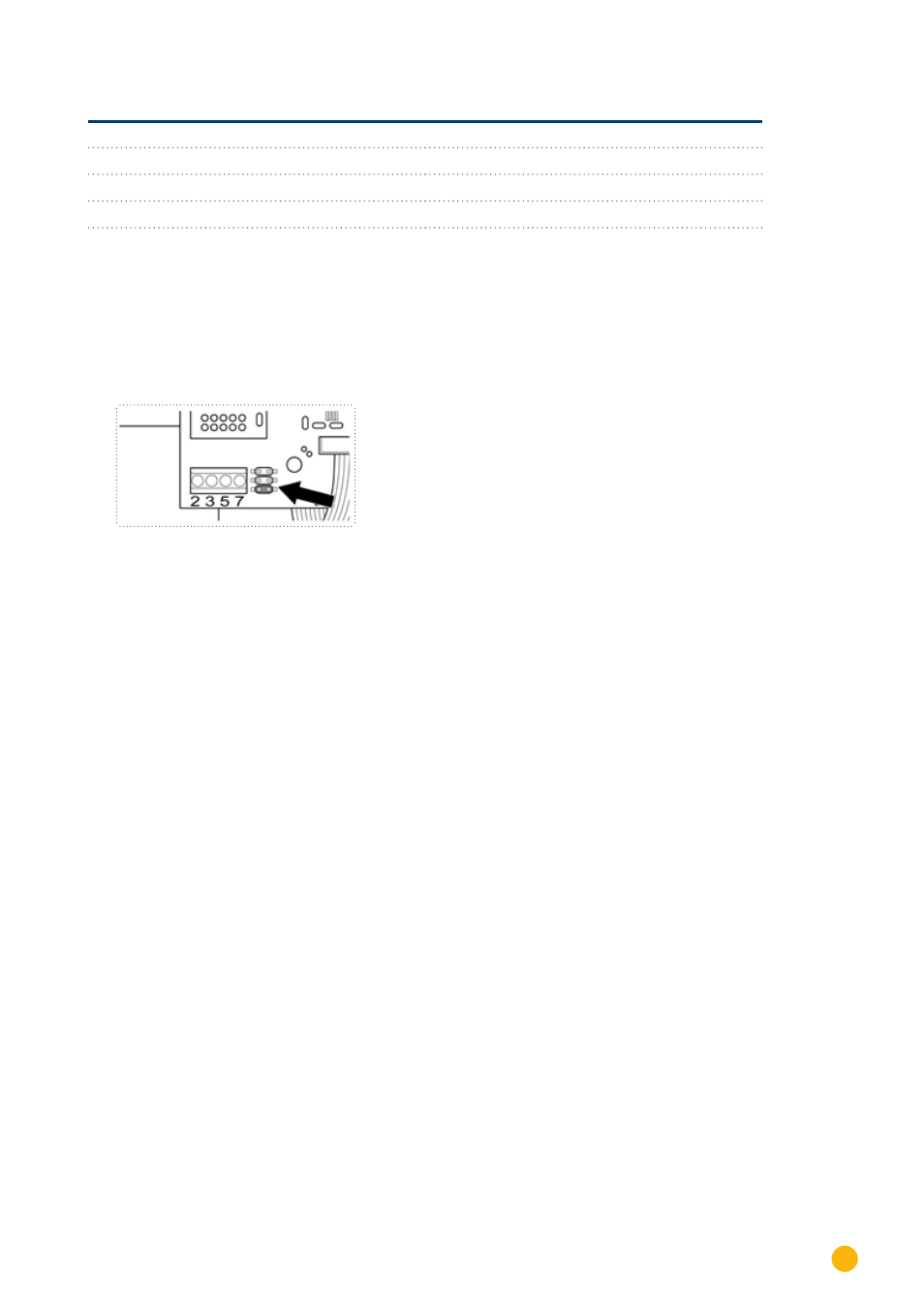

Placer le jumper fourni sur les broches inférieures de la barrette de raccordement :





16. PiggyBack – brancher le jumper

6. Fermer l’onduleur, si aucun autre onduleur ne doit être raccordé
7. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™

Relier les onduleurs entre eux par câble

Câblage avec un câble de données blindé à 4 conducteurs (par ex. un câble d’anneau de 25 m,
référence Solare Datensysteme 220014)

Emplacement de connexion : borne plate dans l’onduleur (sur l’interface RS485 ajoutée)

Procédure à suivre

1.

Faire passer le câble à l’intérieur de l’onduleur dans le tuyau isolant fourni avec le PiggyBack. Le câble

se trouvant à l’intérieur de l’onduleur doit être entouré de tuyau isolant.

2. Les 4 contacts (2,3,5,7) de la borne plate de l’onduleur 1 doivent être reliés à l’onduleur 2

Remarque

Un schéma de câblage pour le mode d'utilisation mixte SMA est décrit dans l'annexe.

3. Relier les autres onduleurs entre eux de la même façon

4. Effectuer la terminaison au dernier onduleur

Placer le jumper fourni sur les broches inférieures de la barrette de raccordement :

17. Jumper SMA

5. Fermer l’onduleur
