SMA
Connexion SMA via PiggyBack spécial RS485
72�2 Connexion SMA via PiggyBack spécial RS485
Easy Installation Terminaison Adressage Capteurs RS485 Compteur
RS485
Interface
oui Jumper non oui oui RS485
Présentation générale
•
Interface non-intégrée ; à équiper de PiggyBack spécial RS485
•
Emplacement de connexion : borne plate dans l'onduleur, sur le PiggyBack
•
Il n'est pas nécessaire d'attribuer une adresse de communication.
•
Câblage à 4 pôles
•
Étapes
• Mettre les onduleurs et le Solar-Log™ hors tension
• Intégrer le PiggyBack spécial RS485 dans l'onduleur
• Relier les onduleurs par câble au Solar-Log™
• Relier les onduleurs entre eux par câble
Intégrer le PiggyBack spécial RS485 dans l'onduleur
Procédure à suivre
1. Ouvrir l'onduleur conformément au manuel d'utilisation de l'onduleur
2. Installer le PiggyBack avec la barrette à broches inférieure alignée à gauche sur la platine de com-
mande de l'onduleur ( figure 3, à gauche )
La mention « en bas » sur la platine doit être vue à gauche en bas ( figure 3, à droite ).

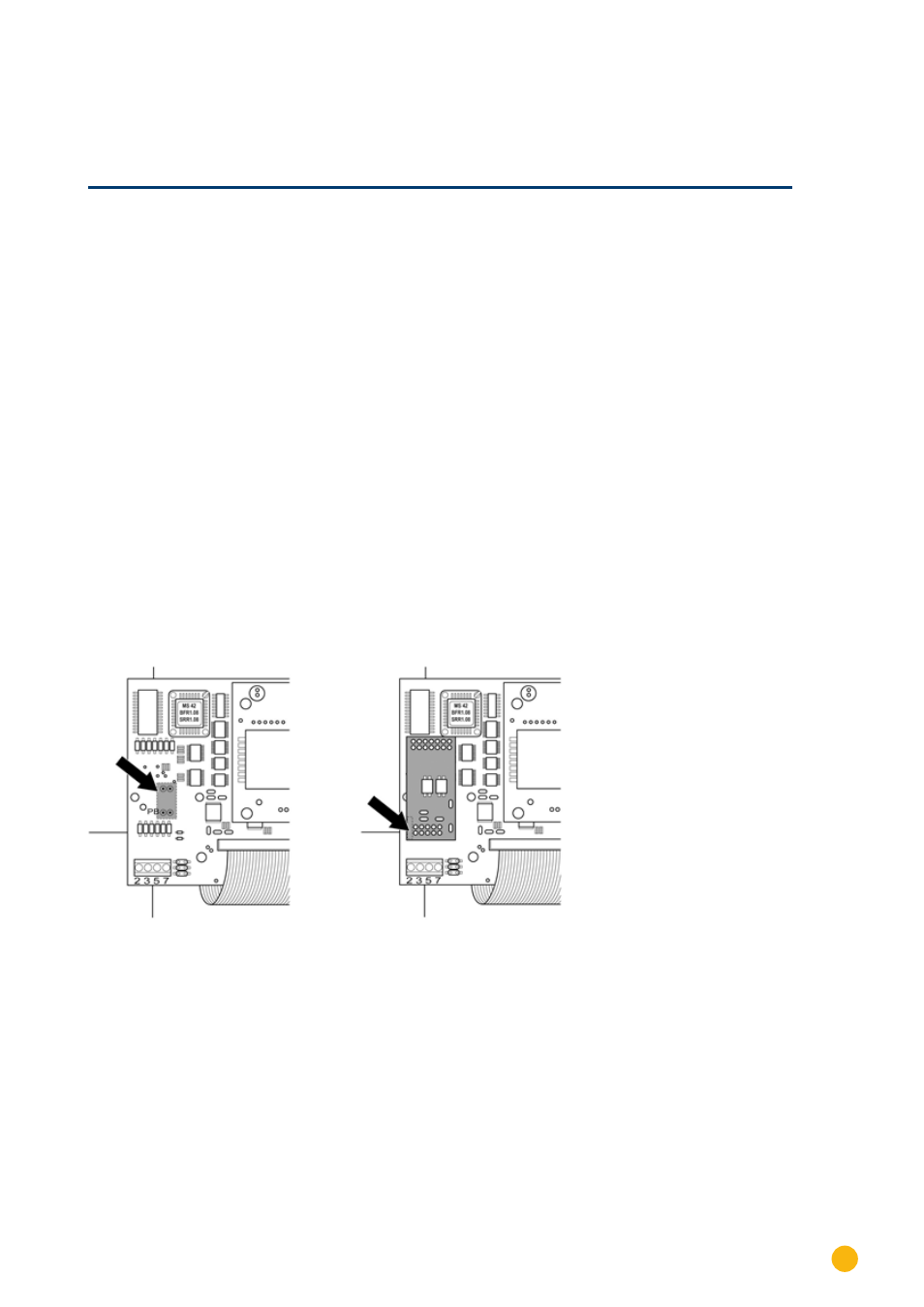

10. Platine de commande avant et après le montage du PiggyBack
Relier les onduleurs par câble au Solar-Log™
•
Le câblage s'effectue via
- un câble de données préfabriqué (accessoire ; non compris)
ou
- un câble de données blindé à 4 conducteurs fabriqué soi-même et un connecteur de borne plate.
Procédure à suivre
1. Faire passer les conducteurs dégagés par l'ouverture de câble de l'onduleur
2. Si l'on fabrique soi-même la liaison par câble, brancher les conducteurs selon le schéma suivant :
