15
Connexions
RJ45
1�2 RJ45
Certains fabricants d'onduleurs utilisent des douilles RJ45 sur leurs appareils.
L'affectation des différentes broches est spécifique à chaque fabricant.
La connexion à l'interface RS485/422 B et/ou RS485 A du Solar-Log TM doit être effectuée conformément à
la description sur chaque onduleur. Ces descriptions se trouvent dans un document séparé

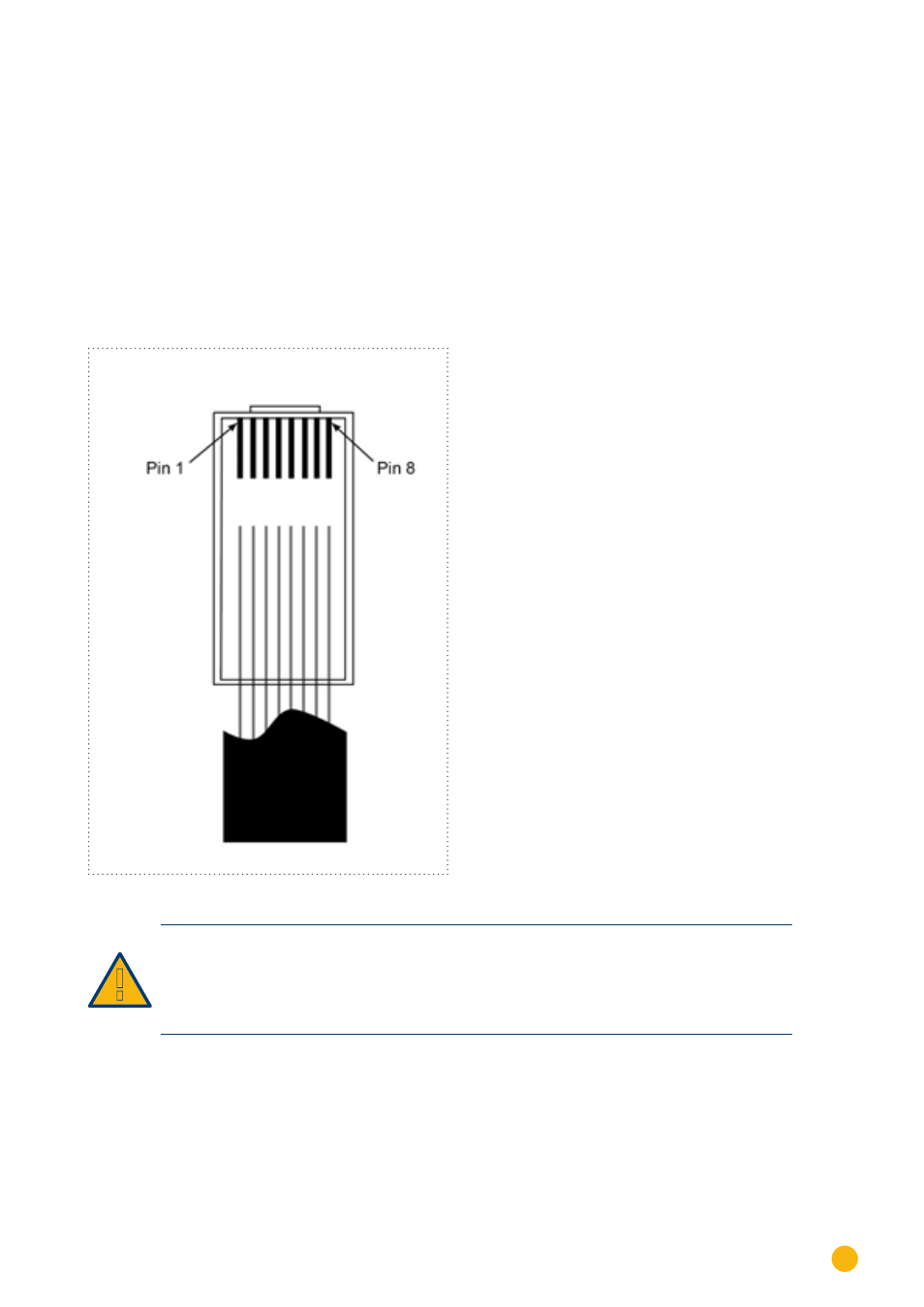

Le graphique suivant présente la numérotation des broches de la connexion RJ45.
1. Disposition des broches connecteur RJ45
Attention
Risque de dommage au niveau de l'appareil !
Le Solar-Log™ dispose également d'une douille RJ45, qui ne doit en aucun cas être reliée à
la douille RJ45 de l'onduleur !
► Connecter l'onduleur uniquement via les interfaces RS485/422 du Solar-Log™�
