Gefran
Gefran
Relier les onduleurs entre eux par câble
•
Emplacement de connexion : Borne plate dans l'onduleur
•
Câblage à 2 pôles
Procédure à suivre
1. Ouvrir l'onduleur conformément au manuel d'utilisation de l'onduleur
2. Si l'on fabrique soi-même la liaison par câble, brancher les conducteurs selon le schéma suivant :
Borne plate dans l'onduleur Borne plate dans l'onduleur
Borne plate RS485 (TB3) Borne plate RS485 (TB3)
► Broche 1 ou 2 (port A) ou broche 9 ou 10 (port B) ► Broche 2 ou 1 (port A) ou broche 10 ou 9 (port B)
► Broche 3 ou 4 (port A) ou broche 11 ou 12 (port B) ► Broche 4 ou 3 (port A) ou broche 12 ou 11 (port B)
3. Connecter les bornes de l'onduleur 1 avec les bornes correspondantes de l'onduleur 2
4. Relier les autres onduleurs entre eux de la même façon (voir Fig. : Borne à 2 pôles-TB3)
5. Effectuer la terminaison dans le dernier onduleur :
Mettre le switch (port A, switch S1 ; port B, switch S3) sur « 1 » pour la résistance terminale.
6. Fermer l'onduleur
7. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™

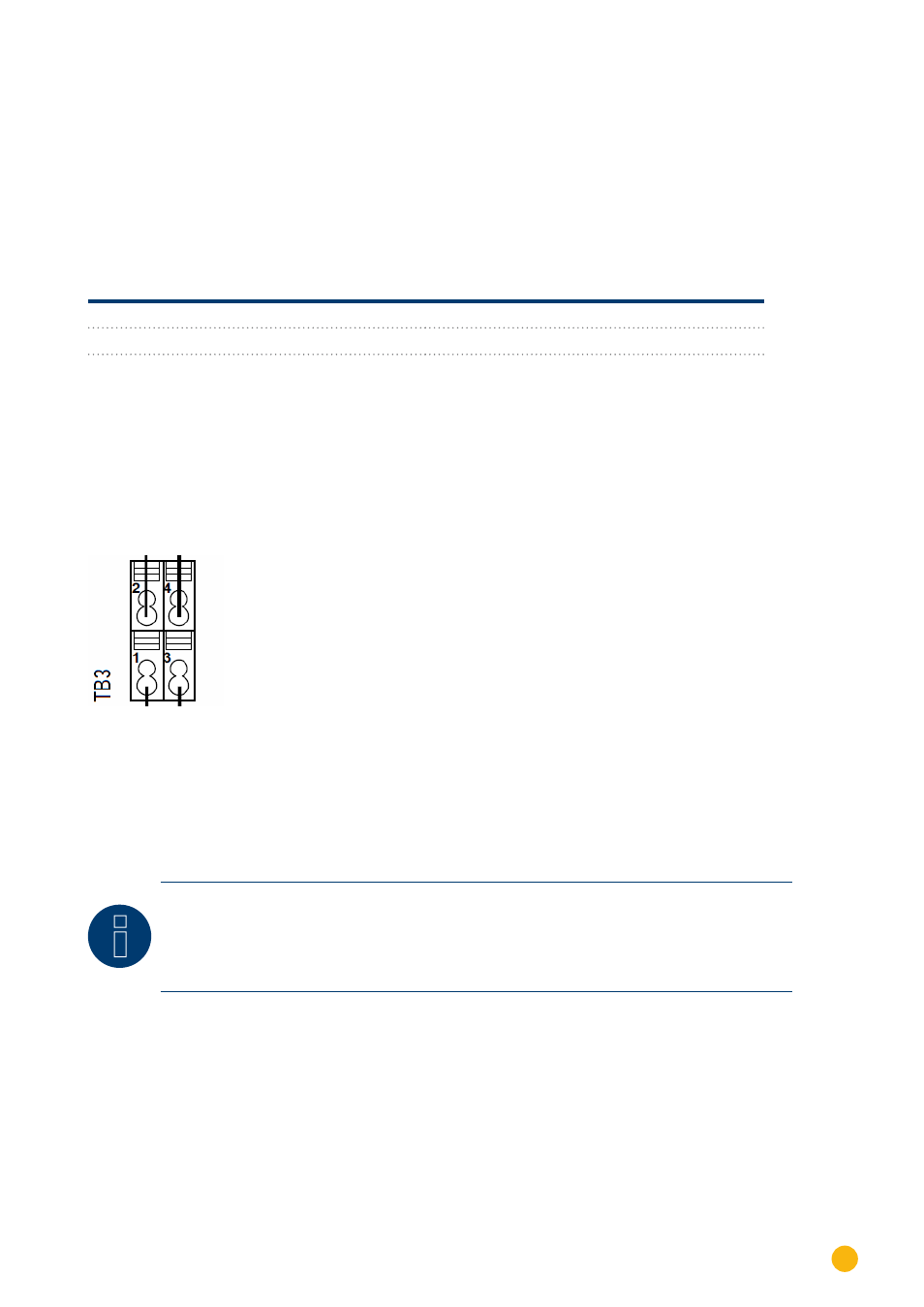

7. Borne à 2 pôles-TB3
Attribuer une adresse de communication
•
Recommandation : Numérotation consécutive, commençant par 1 jusqu'à 63
•
Réglage : Via l'écran de l'onduleur
•
Procédure à suivre : Conformément au manuel d'utilisation de l'onduleur
Remarque
Le port de communication doit être configuré. Les réglages sont présents à l'afficheur de
l'onduleur, sous « Configuration -> Communication ». Configurer le port RS485 utilisé (A
ou B) comme suit : Vitesse en bauds : 9600 bps ; Paramètres : N81 ; Adresse : Adresse bus
valide
