Albatech

Albatech APL Trifase 15 / 20

3. Borne plate Albatech APL

Procédure à suivre

1.

Mettre les onduleurs et le Solar-Log™ hors tension

2. Dévisser le cache latéral conformément au manuel d'utilisation de l'onduleur

3. Faire passer les conducteurs dégagés par l'ouverture de câble de l'onduleur

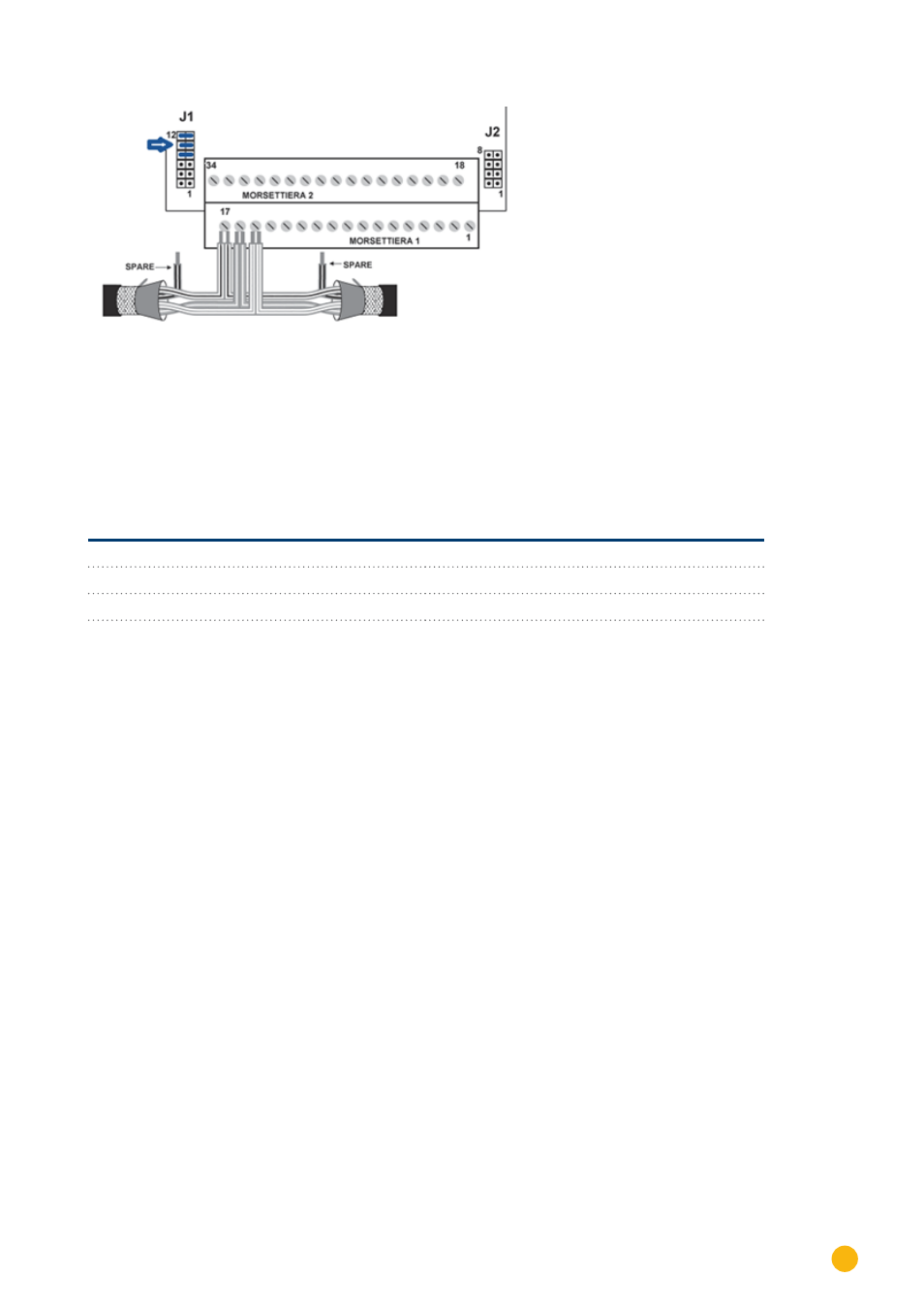

4. Si l'on fabrique soi-même la liaison par câble, brancher les conducteurs selon le schéma suivant

Connecteur de borne plate Solar-Log™

Borne plate de l'onduleur

Borne

Broche

► 1 (Data+)

► 15 (RS485 +)

► 3 (Masse)

► 17 (Masse)

► 4 (Data-)

► 16 - (RS485-)

5. Relier le câble de données aux bornes RS485+, RS485- et à la masse

6. Si un seul onduleur est raccordé, une terminaison doit être mise en place

7. Placer le jumper à J1 sur les broches 9 et 10 pour la terminaison

8. Revisser le cache de l'onduleur

9. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™

Relier les onduleurs entre eux par câble

Le câblage s'effectue via

un câble de données à 3 conducteurs blindés fabriqué soi-même

Emplacement de connexion : borne plate à l'intérieur de l'onduleur

Procédure à suivre

1.

Mettre les onduleurs et le Solar-Log™ hors tension

2. Dévisser le cache latéral conformément au manuel d'utilisation de l'onduleur

3. Relier le câble de données aux bornes RS485+, RS485- et à la masse

4. Relier les autres onduleurs entre eux de la même façon

5. Mettre en place une terminaison sur le premier et le dernier onduleur

6. Placer le jumper à J1 sur les broches 9 et 10

7. Revisser le cache de l'onduleur

8. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™
