Présentation générale
•
Interface non intégrée ; à équiper de la carte d'interface RS485
•
Câblage à 2 pôles
•
Il est nécessaire d'attribuer une adresse de communication.
•
Étapes
• Attribuer une adresse de communication
• Mettre les onduleurs et le Solar-Log™ hors tension
• Intégrer l'interface RS485 dans l'onduleur
• Relier les onduleurs par câble au Solar-Log™
• Relier les onduleurs entre eux par câble
Attribuer une adresse de communication
•
Recommandation : Numérotation consécutive, commençant par 1
•
Réglage : via interrupteur DIP sur la carte d'interface
Avant de mettre en place la carte d'interface RS485 :
► attribuer l'adresse de communication via les 8 interrupteurs DIP de la carte d'interface :

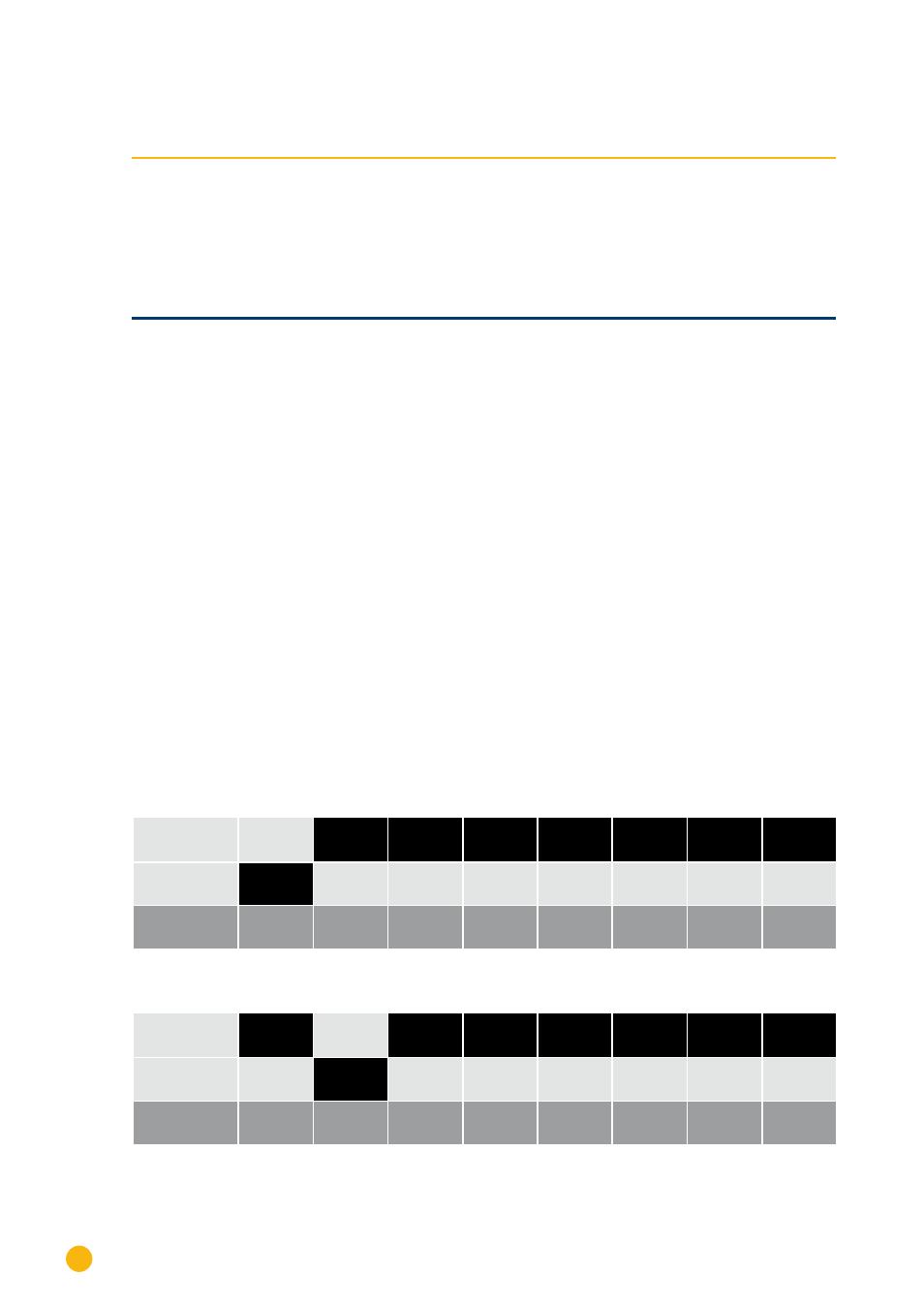

Exemple – adresse de communication 1 :
On
Off
Interrupteur
DIP
Exemple – adresse de communication 2 :
On
Off
Interrupteur
DIP
