218
SMA
Connexion SMA via PiggyBack original RS485 et module de données SMA RS485
5. Mettre à la masse : Connecter la borne 5 de l'onduleur avec le distributeur à fiches plates se trouvant
au niveau du boîtier de l'onduleur
6. Si un seul onduleur doit être raccordé, une terminaison doit être mise en place.
Placer le jumper fourni sur les broches inférieures de la barrette de raccordement :

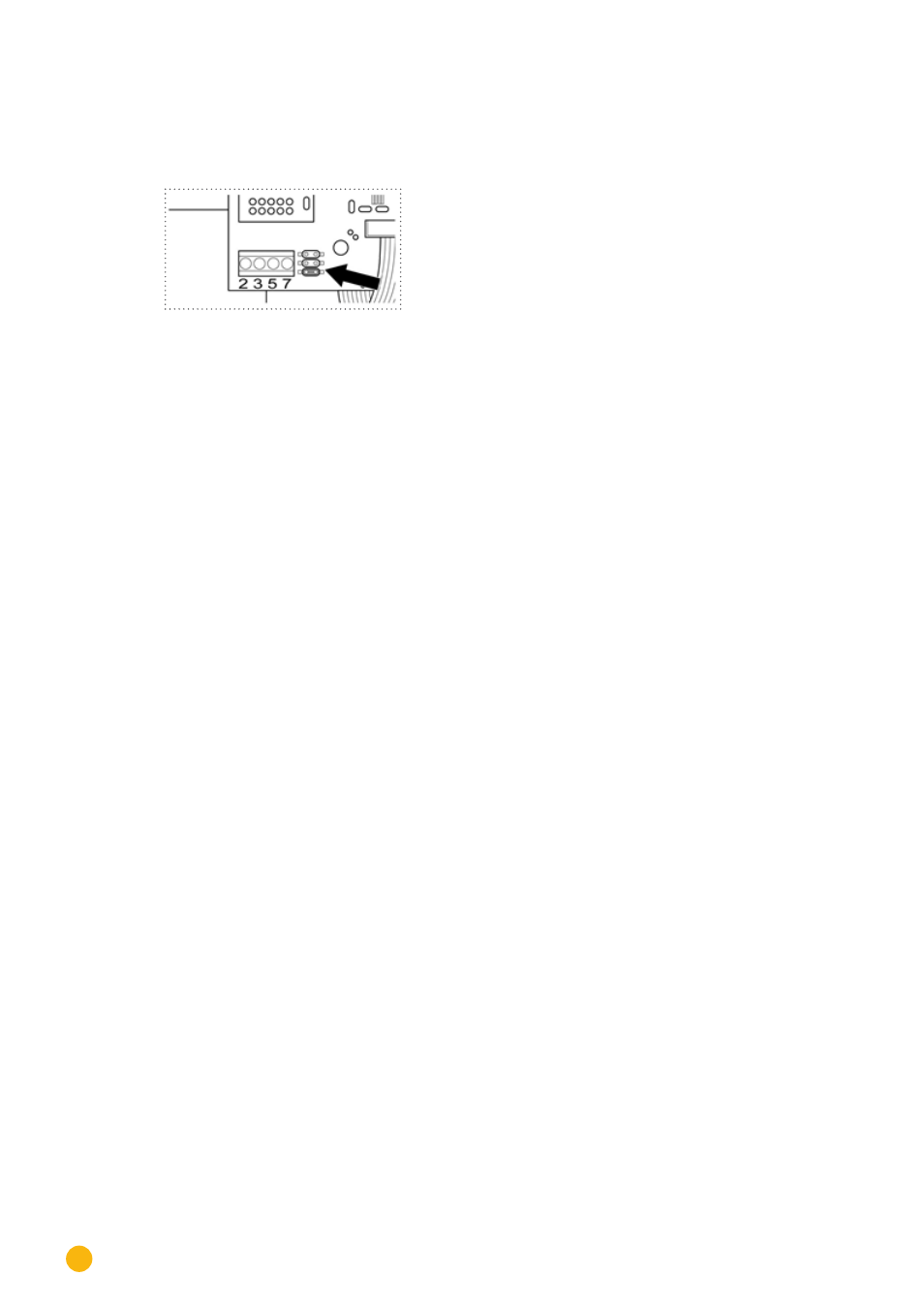

13. Jumper SMA
7. Fermer l'onduleur, si aucun autre onduleur ne doit être raccordé
8. Brancher le connecteur de borne plate à la douille RS485 du Solar-Log™
Relier les onduleurs entre eux par câble
•
Câblage avec un câble de données blindé à 3 conducteurs
•
Emplacement de connexion : borne plate dans l'onduleur (sur l'interface RS485 ajoutée)
Procédure à suivre
1. Ouvrir l'onduleur conformément au manuel d'utilisation de l'onduleur
2. Câbler l'onduleur conformément au manuel d'installation de l'onduleur
3. Si un seul onduleur doit être raccordé, une terminaison doit être mise en place.
Placer le jumper fourni sur les broches inférieures de la barrette de raccordement :
14. Jumper SMA
4. Fermer l'onduleur
Remarque
Un schéma de câblage pour le mode d'utilisation mixte SMA est décrit dans l'annexe .
