SMA Solar Technology AG Sécurité
Instructions d’installation STP20TLHE-IA-IFR122222 9
2 Sécurité
2.1 Utilisation conforme
Le Sunny Tripower est un onduleur photovoltaïque qui transforme le courant continu du générateur
photovoltaïque en courant alternatif conforme au réseau et qui injecte ce dernier en triphasé dans le
réseau électrique public.

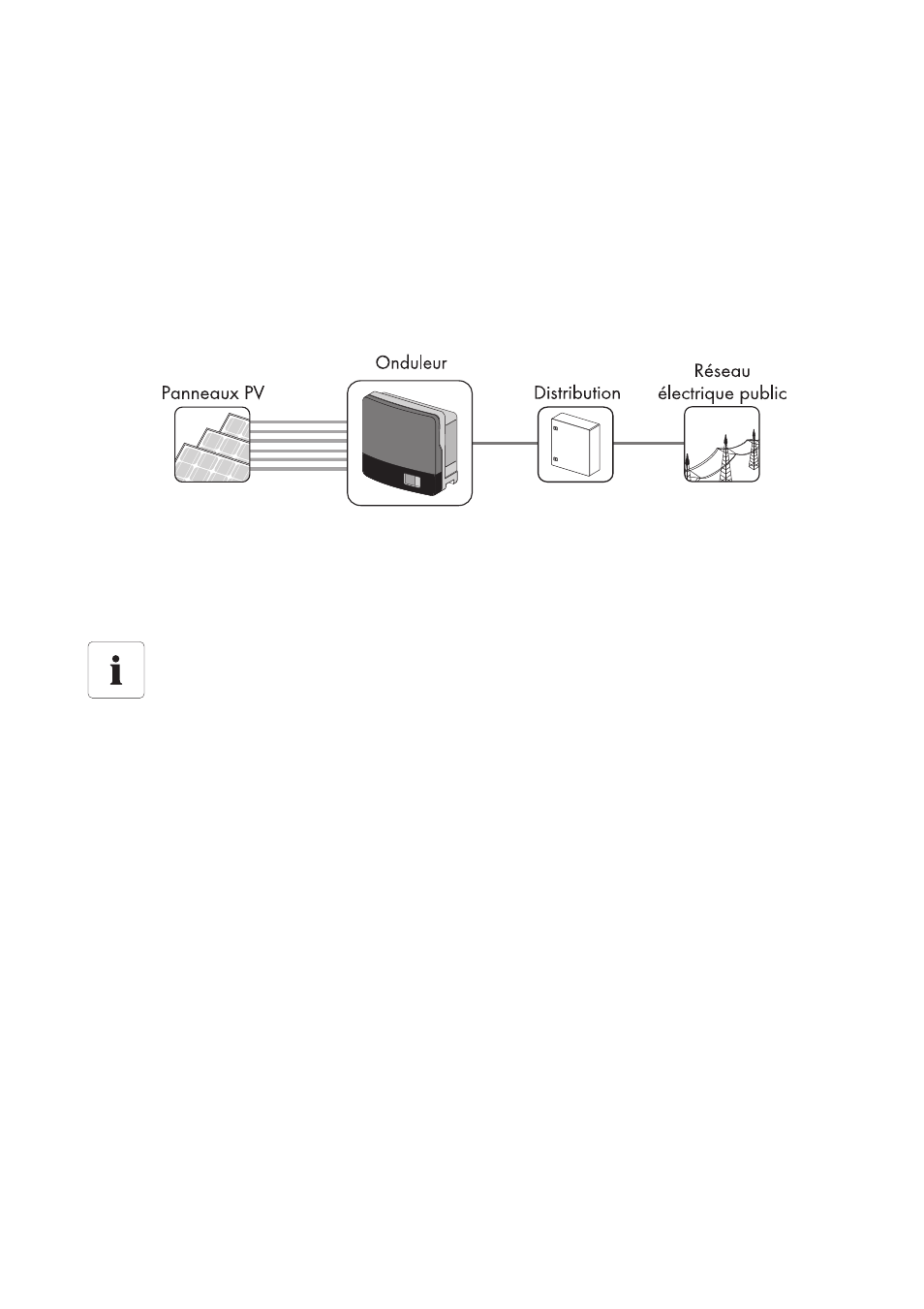

Principe d’une installation photovoltaïque avec le Sunny Tripower
Le Sunny Tripower convient pour une utilisation en extérieur comme en intérieur.
Le Sunny Tripower ne doit être exploité qu’avec des générateurs photovoltaïques (panneaux
photovoltaïques et câblage) de la classe de protection II. Hormis les panneaux photovoltaïques, ne
raccordez aucune autre source d’énergie au Sunny Tripower.
Assurez-vous lors de la configuration de l’installation photovoltaïque que la plage de fonctionnement
autorisée de tous les composants est systématiquement respectée. Le logiciel de conception gratuit
« Sunny Design » (version 2.0 disponible à l’adresse www.SMA-France.com/SunnyDesign) vous
assiste au cours de ce processus. Le fabricant de panneaux photovoltaïques doit avoir autorisé
l’utilisation de ses panneaux photovoltaïques pour l’exploitation avec le Sunny Tripower. En outre,
assurez-vous que toutes les mesures recommandées par le fabricant pour préserver durablement les
caractéristiques de ses panneaux sont respectées (voir aussi l’Information technique intitulée
« Technologie de panneaux » disponible sur le site www.SMA-France.com).
N’utilisez pas le Sunny Tripower à des fins autres que celles décrites dans ce chapitre. Toute utilisation
autre que celle pour laquelle ce Sunny Tripower est prévu ainsi que la modification de l’appareil ou
l’intégration de composants ne faisant pas partie de ceux conseillés ou commercialisés par
SMA Solar Technology AG entraînera une expiration des droits à la garantie légale et de
l’autorisation d’exploitation.
Courants de fuite capacitifs
Les panneaux photovoltaïques d’une grande capacité à la terre, tels les panneaux
photovoltaïques à couche mince avec des cellules sur matériaux de support métalliques,
ne doivent être utilisés que si leur capacité de couplage est inférieure à 500 nF.
En mode d’injection dans le réseau, un courant de fuite circule des cellules à la terre ; sa
valeur dépend du type de montage des panneaux photovoltaïques (par exemple film sur
toit métallique) et des conditions météorologiques (pluie, neige). Ce courant de fuite lié aux
conditions de fonctionnement ne doit pas dépasser 50 mA sans quoi l’onduleur se
déconnecte du réseau électrique public par mesure de précaution. Vous trouverez de plus
amples informations dans l’Information technique intitulée « Courants de décharge
capacitifs » disponible sur le site www.SMA-France.com.
