Procédure36

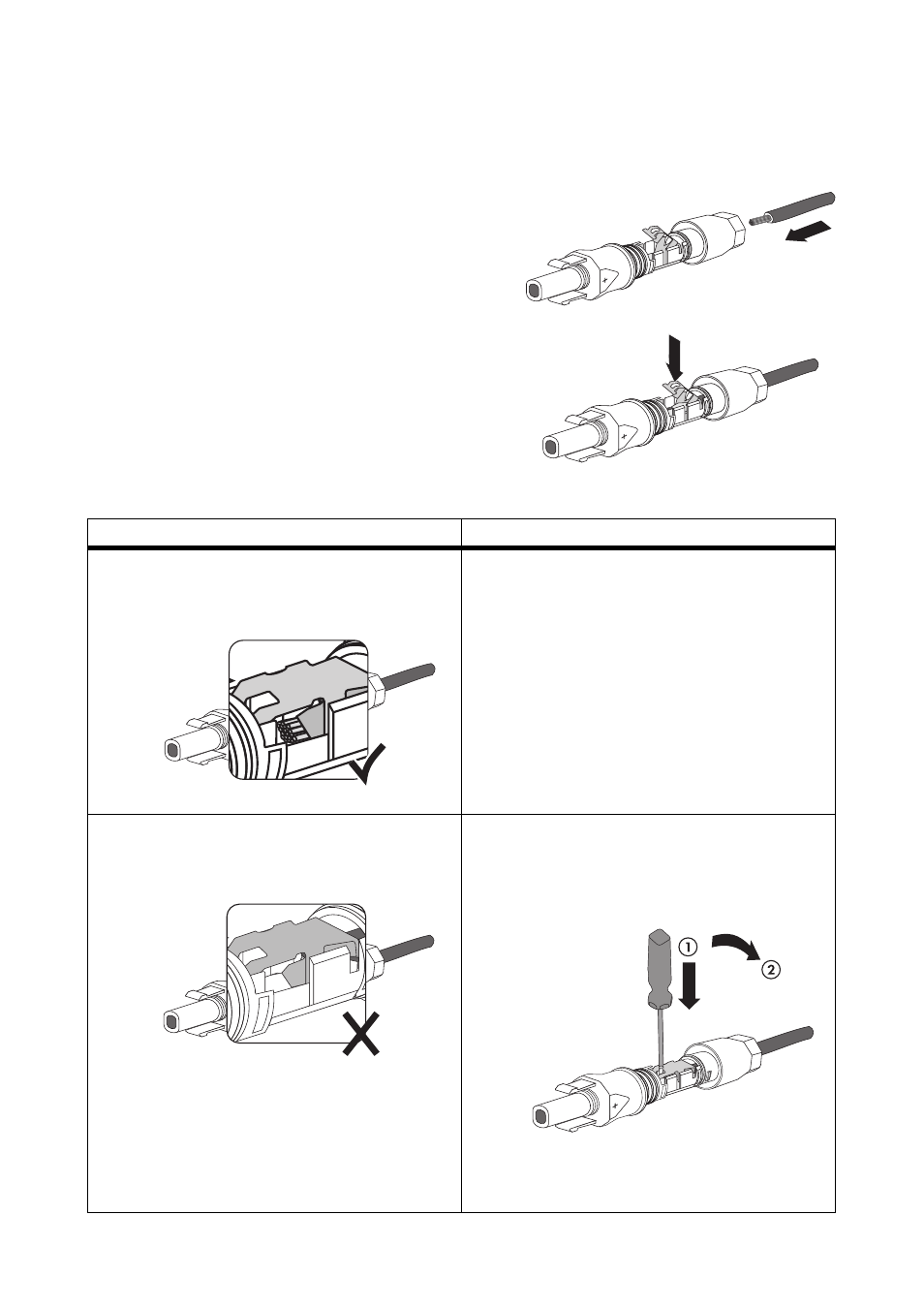

1. Insérez les câbles dénudés jusqu’à la butée dans la
fiche.
2. Appuyez sur le serre-câble vers le bas.
☑ Le serre-câble s’encliquette de façon audible.
3. Vérifiez que le câble est bien fixé :
Résultat Mesure
☑ Quand la tresse est visible dans la chambre
du serre-câble, cela signifie que le câble est
bien placé.
• Continuez à partir du point 4.
☑ Si la tresse n’est pas visible dans la
chambre du serre-câble, cela signifie que le
câble n’est pas bien placé.
• Ouvrez le serre-câble : pour ce faire,
insérez un tournevis (largeur de lame :
3,5 mm) dans le serre-câble et ouvrez-le en
faisant levier.
• Sortez le câble et recommencez à partir du
point 1.
+
