SMA Solar Technology AG Mise en service
Instructions d’installation STP20TLHE-IA-IFR122222 55

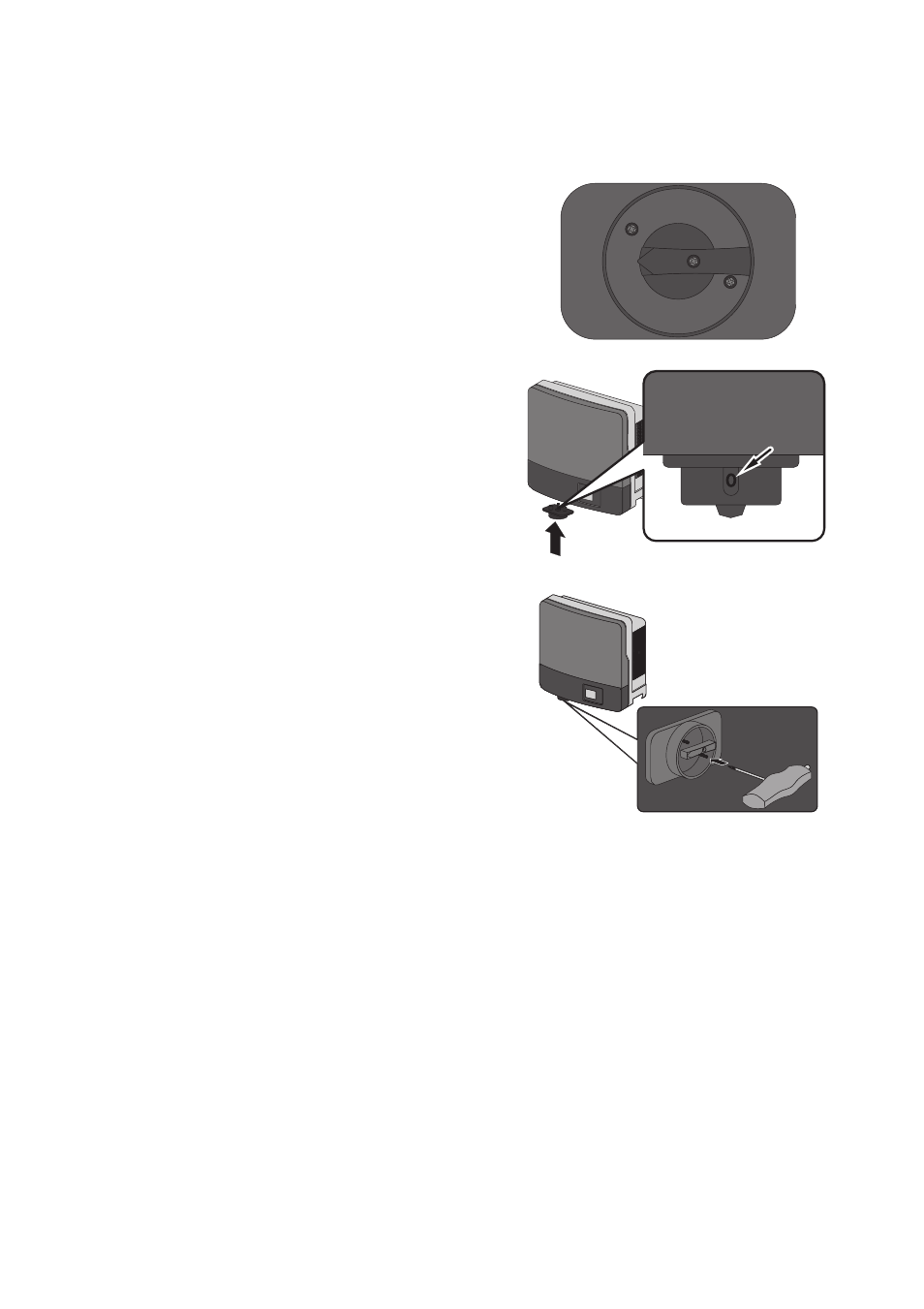

5. Si l’onduleur est équipé de l’interrupteur-sectionneur DC intégré, enfichez la poignée de
l’interrupteur-sectionneur DC et activez-le :
– Placez la poignée de l’interrupteur-sectionneur
DC sur la position « 0 » de manière à ce que les
vis permanentes soient visibles dans la poignée.
– Positionnez la poignée de l’interrupteur-
sectionneur DC de manière à ce que la partie
pointue de la poignée soit dirigée vers la
gauche.
– Enfichez la poignée de l’interrupteur-
sectionneur DC dans l’embase située sur la
partie inférieure de l’onduleur. La position « 0 »
doit être lisible de face.
– Vissez la poignée de l’interrupteur-sectionneur
DC à l’aide de deux vis permanentes
(couple : 2 Nm). Utilisez pour ce faire une clé
pour vis à six pans creux (de 3).
– Activez l’interrupteur-sectionneur DC.
6. Activez le disjoncteur miniature.
☑ La DEL verte s’allume : la mise en service a réussi.
ou
☑ La DEL verte clignote en cas de rayonnement insuffisant : les conditions de connexion au
réseau ne sont pas encore satisfaites. Attendez que le rayonnement soit suffisant.
ou
☑ La DEL rouge s’allume : un dysfonctionnement est survenu. Supprimez l’erreur
(voir chapitre 11 « Recherche d’erreurs » (page 77)).
7. Si un relais multifonction est raccordé, activez la tension d’alimentation de ce dernier.
8. Si la communication s’effectue via Bluetooth, procédez aux réglages suivants :
– Modifiez la date et l’heure de l’installation (voir instructions du produit de communication).
– Modifiez les mots de passe (voir instructions du produit de communication).
