Montage SMA Solar Technology AG
22 STP20TLHE-IA-IFR122222 Instructions d’installation

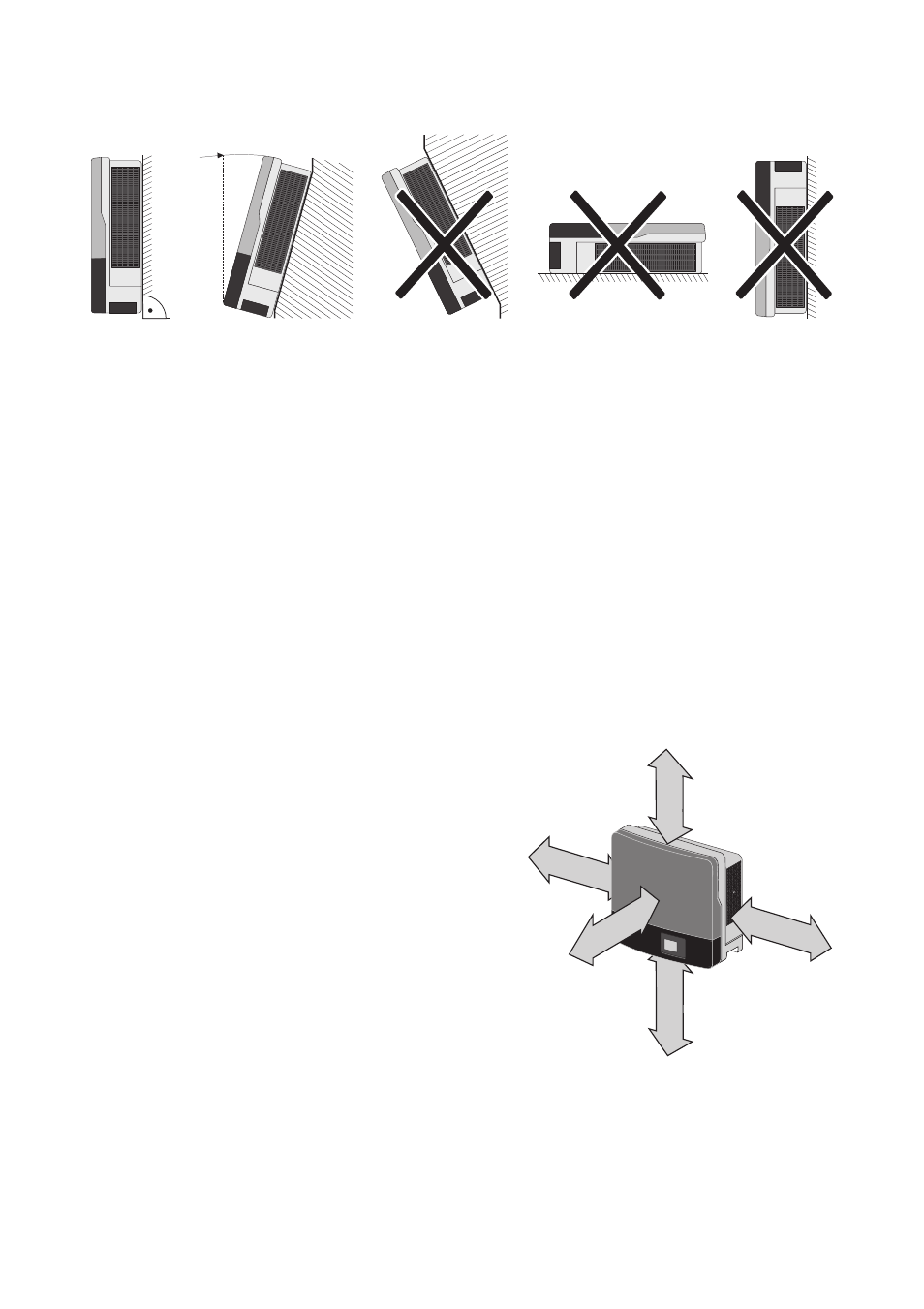

• Le montage doit être réalisé à la verticale ou à une inclinaison maximale de 15° vers l’arrière.
• La zone de raccordement doit pointer vers le bas.
• Ne montez pas l’onduleur en inclinaison vers l’avant.
• N’effectuez pas un montage avec une inclinaison latérale.
• N’effectuez pas un montage à l’horizontale.
• En raison du poids élevé de l’onduleur, effectuez le montage à hauteur de regard afin de
pouvoir le démonter facilement en cas de maintenance.
• La température ambiante doit être inférieure à 40 °C pour assurer un fonctionnement optimal.
• N’exposez pas l’onduleur directement au rayonnement solaire afin d’éviter une réduction de
puissance due à la surchauffe.
• En cas de montage à l’intérieur, ne réalisez pas le montage sur du placoplâtre ou sur des
matériaux similaires afin d’éviter toute vibration audible. Lorsqu’il est en service, il est possible
que l’onduleur émette des sons susceptibles de constituer une nuisance dans la zone
d’habitation.
• Respectez les distances minimales recommandées
dans le graphique par rapport aux murs, aux autres
onduleurs ou objets. Ces distances permettent
d’assurer une évacuation suffisante de la chaleur et
de disposer d’assez d’espace pour actionner
l’interrupteur-sectionneur DC optionnel.
• Si plusieurs onduleurs sont montés dans une zone
soumise à des températures ambiantes élevées,
alors les distances entre les onduleurs doivent être
augmentées et un apport suffisant d’air frais doit
être assuré. Vous éviterez ainsi que l’onduleur ne
perde de sa puissance en raison d’une température
trop élevée (vous trouverez des informations sur le
derating en température dans l’information
technique « Derating » en température sous www.SMA-France.com).
max. 15°
300 mm
500 mm
50 mm
300 mm
300 mm
