Raccordement électrique SMA Solar Technology AG
32 STP20TLHE-IA-IFR122222 Instructions d’installation

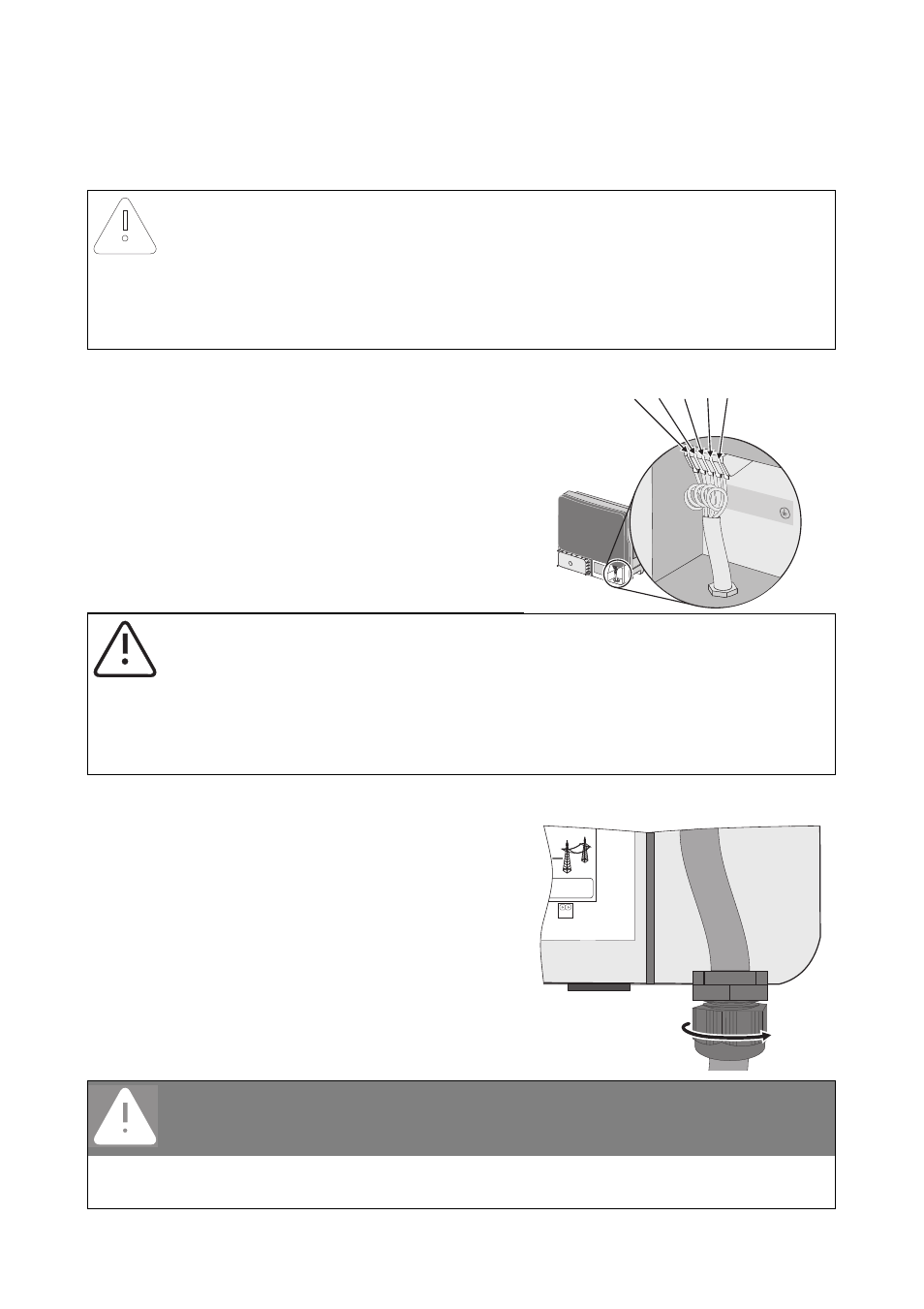

8. Passez le câble.
9. Relevez les cinq bornes AC jusqu’en butée.
10. Raccordez L1, L2, L3, N et le conducteur de
protection (PE) conformément au marquage sur la
borne AC.
– Pour ce faire, la longueur du conducteur de
protection doit dépasser celle des conducteurs
isolés L et N de 5 mm !
– L et N ne doivent pas être intervertis !
– Le sens de rotation de L1, L2 et L3 n’a pas
d’importance.
11. Refermez toutes les bornes AC jusqu’à ce qu’elles s’enclenchent.
12. Vissez fermement l’écrou-raccord du presse-
étoupe.
PRUDENCE
Risque d’incendie lors du raccordement de deux conducteurs !
Lors du raccordement de deux conducteurs par borne, il peut y avoir un risque de
surchauffe ou d’incendie en raison d’un mauvais contact électrique.
• Raccordez au maximum un conducteur par borne.
ATTENTION
Risque d’écrasement lors de la fermeture des bornes !
Les bornes se referment très rapidement et avec beaucoup de force.
• Appuyez sur les bornes uniquement avec le pouce sans envelopper toute la borne.
• Veillez à ne pas placer vos doigts sous la borne.
DANGER
Haute tension dans l’onduleur : danger de mort !
• N’activez le disjoncteur miniature qu’une fois l’onduleur dûment fermé et le
générateur photovoltaïque raccordé.
L1 L2 L3 N
N PE L3 L1 L2
