Raccordement électrique SMA Solar Technology AG
28 STP20TLHE-IA-IFR122222 Instructions d’installation
* en option
H Commutateur rotatif pour le réglage du jeu de données régionales et de la langue
d’affichage
I Port pour la carte SD (uniquement pour maintenance et réparations)

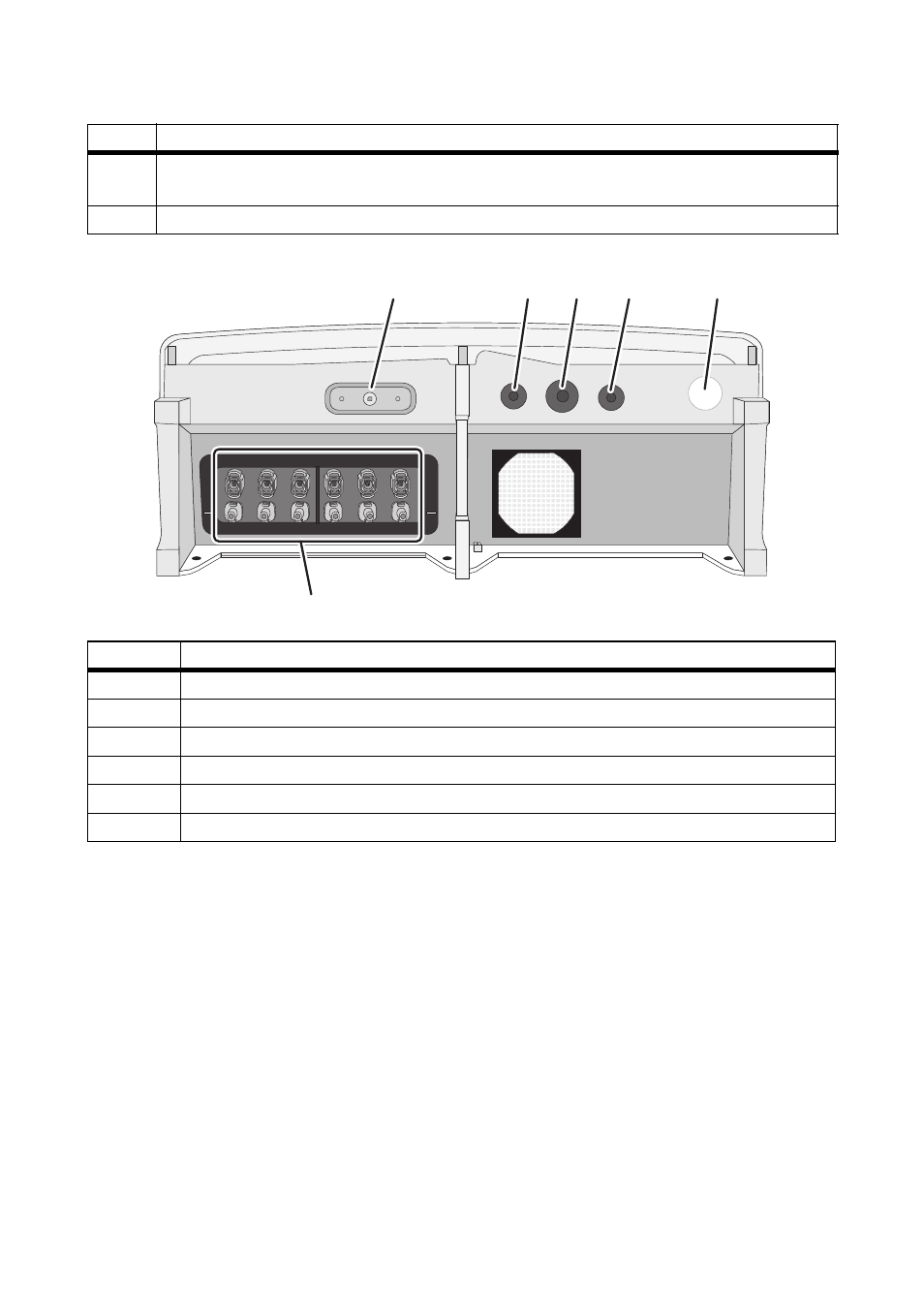

Objet Description
A Embase pour la poignée de l’interrupteur-sectionneur DC*
B Ouverture de boîtier M20 pour le relais multifonction optionnel
C Ouverture de boîtier M32 pour la communication optionnelle via RS485
D Ouverture de boîtier M20 supplémentaire
E Ouverture de boîtier M32 pour le raccordement AC
F Connecteurs DC pour le raccordement des strings
Objet Description
+ +
A1 A2 A3 B1 B2 B3
A1 A2 A3 B1 B2 B3
A B C D E
F
