11 Recherche d’erreurs
11.1 Contrôle de la présence d’un défaut à la terre au niveau du
générateur photovoltaïque
Lorsque l’onduleur affiche les événements « 3501 », « 3601 » ou « 3701 », cela signifie que le
générateur photovoltaïque présente probablement un défaut à la terre.
Vérifiez si les strings présentent un défaut à la terre en procédant comme suit :
1. Déconnectez l’onduleur comme décrit au chapitre 8 « Mise hors tension de l’onduleur » (page 57).

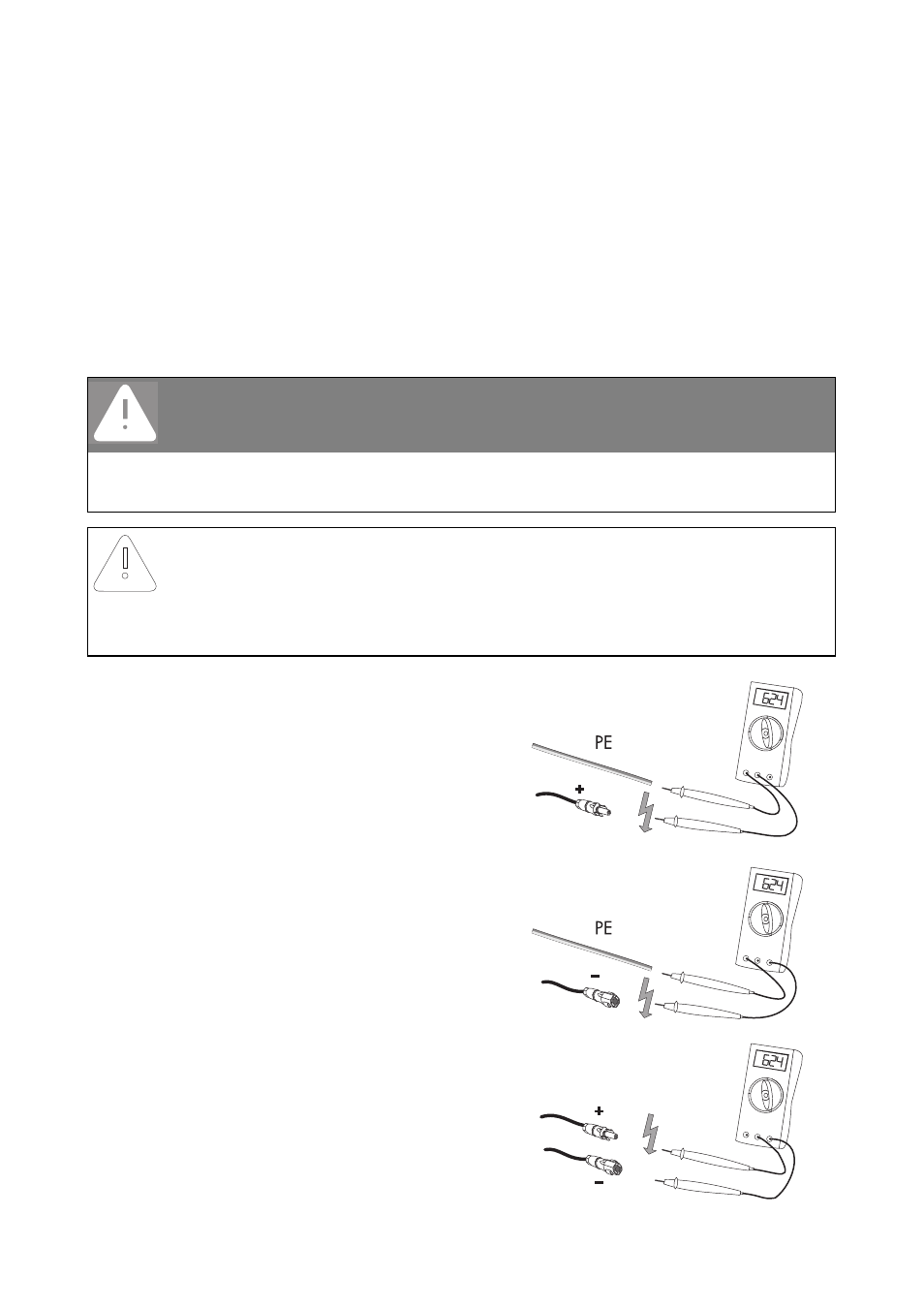

2. Mesurez les tensions entre le pôle positif de chaque
string et le potentiel de terre (PE).
3. Mesurez les tensions entre le pôle négatif de
chaque string et le potentiel de terre (PE).
4. Mesurez les tensions entre les pôles positif et
négatif de chaque string.
DANGER
Danger de mort. Générateur photovoltaïque sous tension !
• Touchez les câbles du générateur photovoltaïque uniquement au niveau de l’isolation.
• Ne raccordez pas à l’onduleur des strings comportant un défaut à la terre.
PRUDENCE
Risque de destruction de l’appareil de mesure par des tensions trop élevées !
• Utilisez exclusivement des appareils de mesure ayant une plage de tension d’entrée
DC d’au moins 1 000 V.
