SMA Solar Technology AG Raccordement électrique
Instructions d’installation STP20TLHE-IA-IFR122222 39

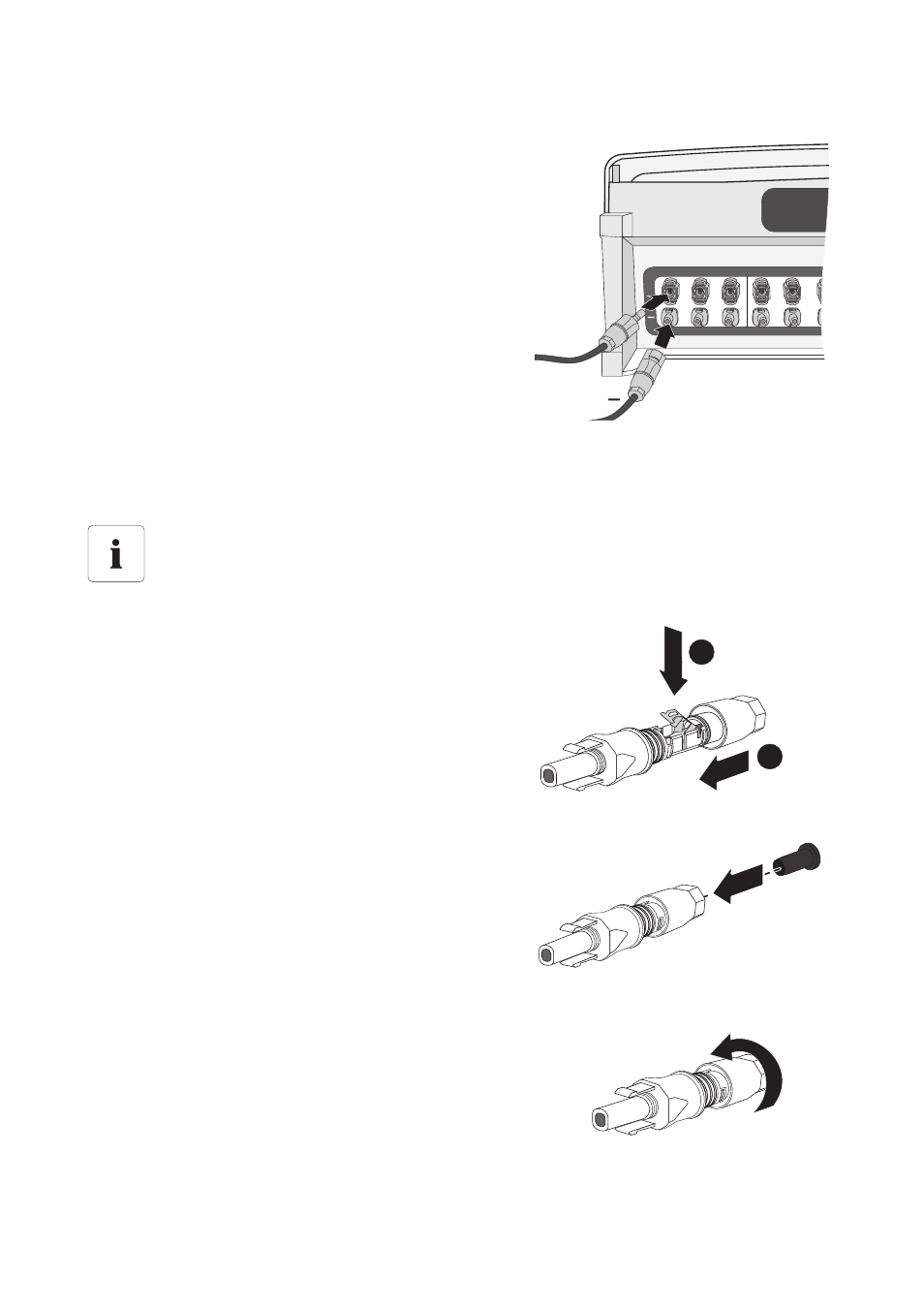

3. Vérifiez la bonne polarité des connecteurs DC
assemblés et raccordez-les à l’onduleur.
☑ Les connecteurs DC s’encliquettent de manière
audible.
Pour déverrouiller les connecteurs DC, voir
chapitre 12.1 « Démontage de l’onduleur »
(page 84).
4. Pour assurer l’étanchéité de l’onduleur, toutes les entrées DC non utilisées doivent être obturées
comme suit avec des connecteurs DC et des bouchons d’étanchéité :
– Dans le cas des connecteurs DC non utilisés,
poussez le serre-câble vers le bas, puis poussez
l’écrou-raccord sur le filetage.
– Insérez le bouchon d’étanchéité dans le
connecteur DC.
– Serrez à fond le connecteur DC
(couple : 2,0 Nm).
Bouchons d’étanchéité
N’insérez pas les bouchons d’étanchéité directement dans les entrées DC de
l’onduleur.
+
+
A1 A2 A3 B1 B2 B3
+
1
2
+
+
