SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
STP20TLHE-IA-IFR122222
27
6 Raccordement électrique
6.1 Sécurité

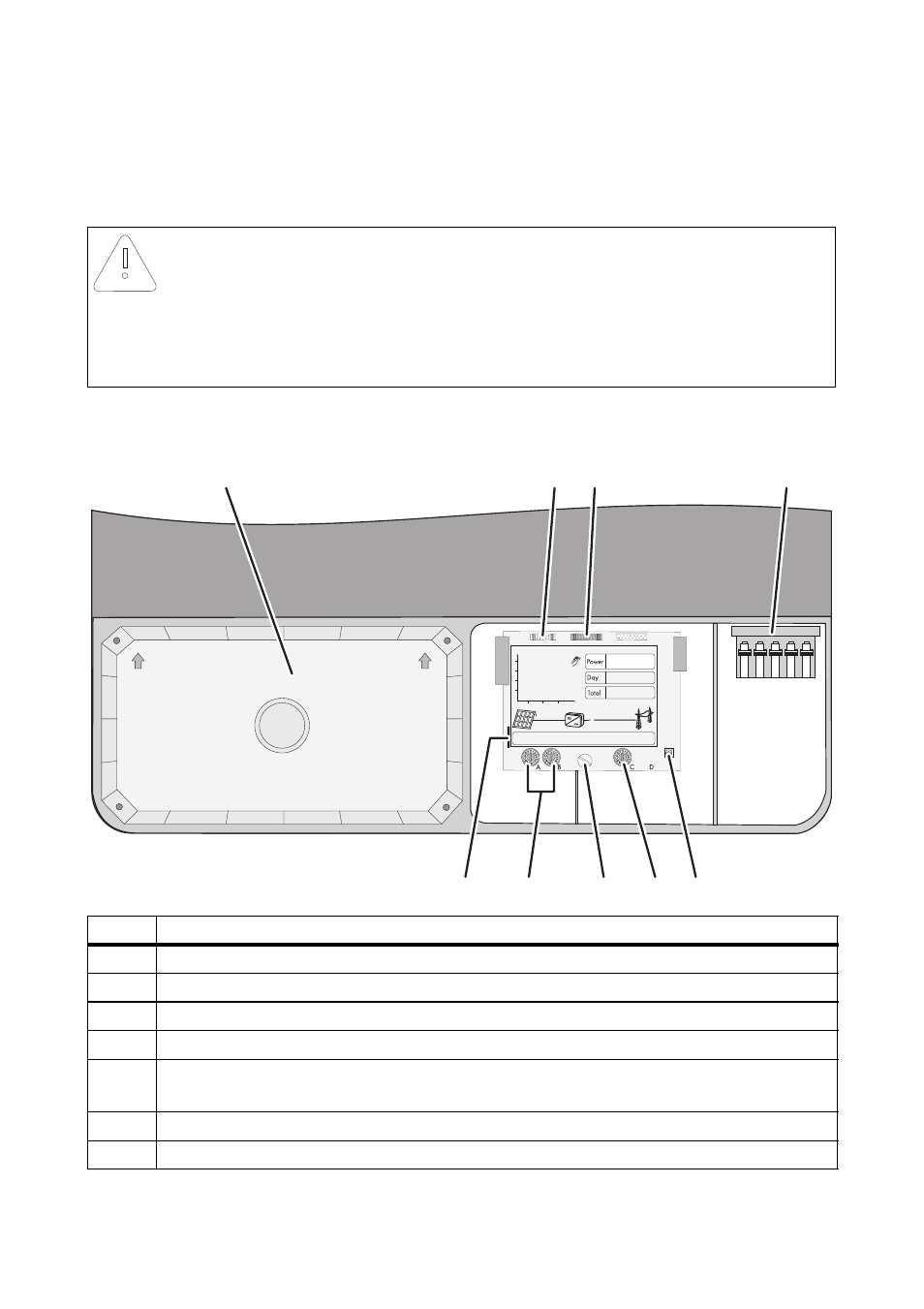

6.2 Aperçu de la zone de raccordement
PRUDENCE
L’onduleur peut être endommagé par des décharges électrostatiques !
Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière
irréversible par des décharges électrostatiques.
• Reliez-vous à la terre avant de toucher un composant.
Objet Description
A
Couvercle DC
B
Fiche pour le raccordement du relais multifonction optionnel
C
Fiche pour le raccordement du module de communication RS485 optionnel
D
Borne pour le raccordement au réseau électrique public
E
Interrupteur pour la commutation de la langue d’affichage en anglais
(pour maintenance et réparations)
F
Commutateur rotatif pour le réglage du NetID Bluetooth
G
Vis permettant de débloquer et relever l’écran
L1 L2 L3 N PE
A
B
C
D
E
F
G
H
I
