SMA Solar Technology AG Raccordement électrique
Instructions d’installation STP20TLHE-IA-IFR122222 35
• Lorsque l’onduleur n’est pas équipé d’un interrupteur-sectionneur DC et lorsque les directives
dans le pays d’installation exigent un interrupteur-sectionneur DC externe, il convient d’installer
un interrupteur-sectionneur DC externe.
• Veillez à ce que les valeurs limites suivantes à l’entrée DC de l’onduleur ne soient pas
dépassées :

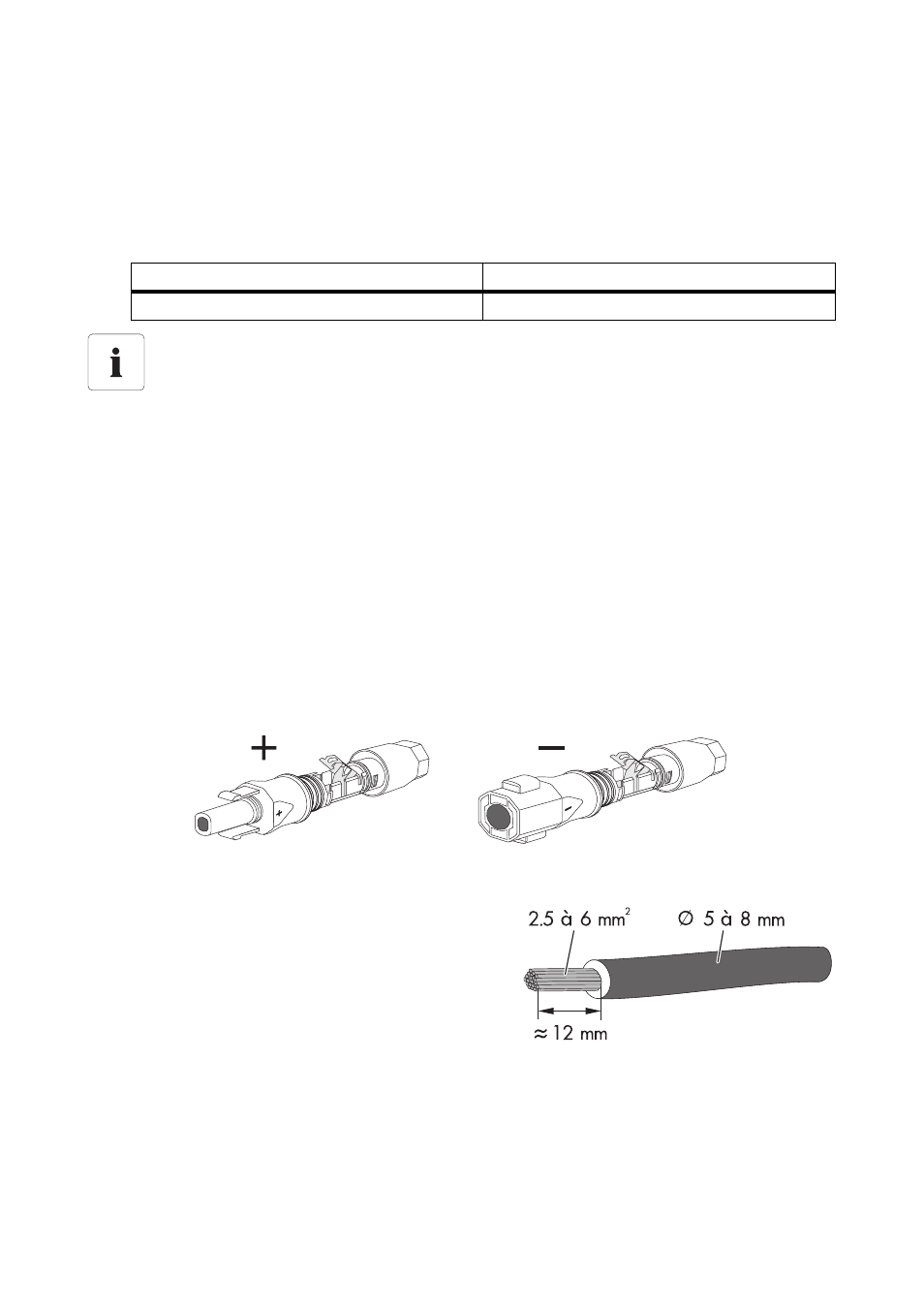

6.4.2 Assemblage des connecteurs DC
Toutes les lignes de raccordement des panneaux photovoltaïques doivent être équipées des
connecteurs DC fournis pour le raccordement à l’onduleur.
Assemblez les connecteurs DC comme décrit ci-dessous. Veillez à respecter la polarité exacte. Les
connecteurs DC sont marqués d’un « + » et d’un « – ».
Exigences en matière de câbles
• Utilisez un câble PV1-F.
Tension d’entrée maximale Courant d’entrée maximal
1 000 V (DC) 36 A (DC)
Ne pas mélanger les plages d’entrée
Si, par exemple, le pôle positif d’un string est raccordé à la plage d’entrée A et le pôle
négatif de ce même string à la plage d’entrée B, alors il y a erreur de raccordement.
Raccordez les strings uniquement à une seule plage d’entrée et ne mélangez pas les
plages d’entrée A et B !
Sinon, l’onduleur ne répond plus aux exigences de la directive CEM (directive sur la
compatibilité électromagnétique d’un appareil) et perd ainsi son autorisation
d’exploitation.
