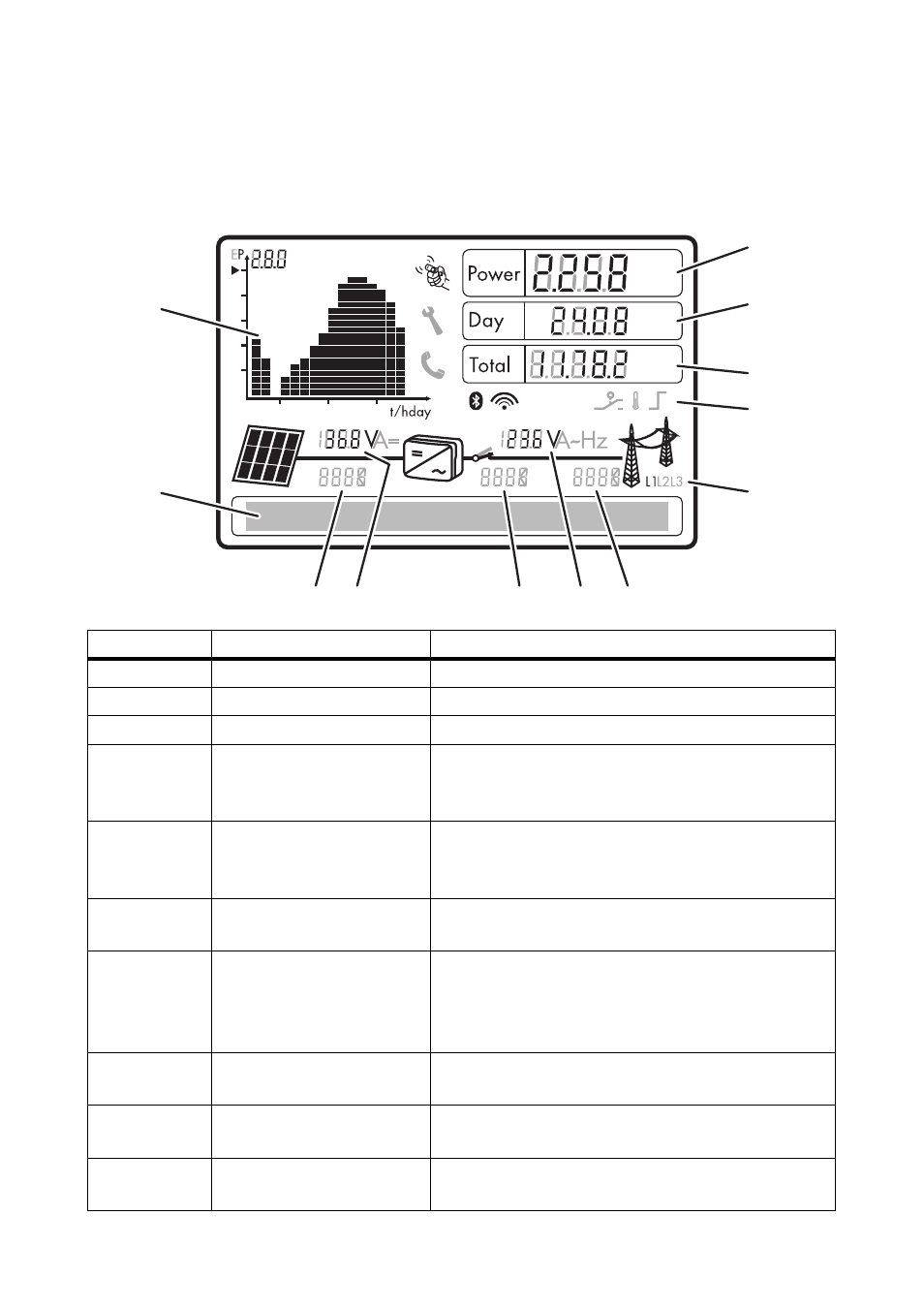

4.2 Écran
L’écran affiche les données de service actuelles de l’onduleur (état, puissance, tension d’entrée) ainsi
que les défauts et dysfonctionnements.
Position Description Explication
A Power Affichage de la puissance actuelle
B Day Affichage de l’énergie quotidienne
C Total Total de l’énergie injectée jusque-là
D Fonctions actives Les symboles indiquent les fonctions de
communication ou de régulation de la puissance qui
sont actives.
E Affectation des conducteurs
de ligne L’affectation des conducteurs de ligne indique pour
quel conducteur de ligne le courant de sortie ou la
tension de sortie est actuellement affiché(e).
F Numéro d’événement
réseau électrique public Numéro d’événement correspondant à un
dysfonctionnement du réseau électrique public
G Tension/courant de sortie L’écran affiche, en alternance, la tension de sortie et
le courant de sortie d’un conducteur de ligne.
L’affichage commute automatiquement entre les
trois conducteurs de ligne raccordés.
H Numéro d’événement
onduleur Numéro d’événement correspondant à un
dysfonctionnement de l’appareil
I Tension/courant d’entrée L’écran affiche, en alternance, la tension d’entrée et le
courant d’entrée de l’onduleur.
K Numéro d’événement
générateur photovoltaïque Numéro d’événement correspondant à un
dysfonctionnement du générateur photovoltaïque
kVAr
kVArh
kWh
MVArh
MWh
kW
kW h
A
B
C
D
E
F G H K
L
M
I
