SMA Solar Technology AG Recherche d'erreurs
Instructions d’installation SB30TL_40TL_50TL-IFR103630 85
5. À l'aide d'un multimètre, vérifiez tous les varistors à
l'état monté pour voir s'il existe une connexion
électrique entre les raccordements B et C
respectivement.
Le Sunny Boy 3000TL n'est doté que de deux
varistors.
PRUDENCE !
L'onduleur peut être endommagé par des décharges électrostatiques !
L'onduleur peut être endommagé de manière irréversible par des décharges
électrostatiques au niveau des composants internes.
• Reliez-vous à la terre avant de manipuler tout composant.

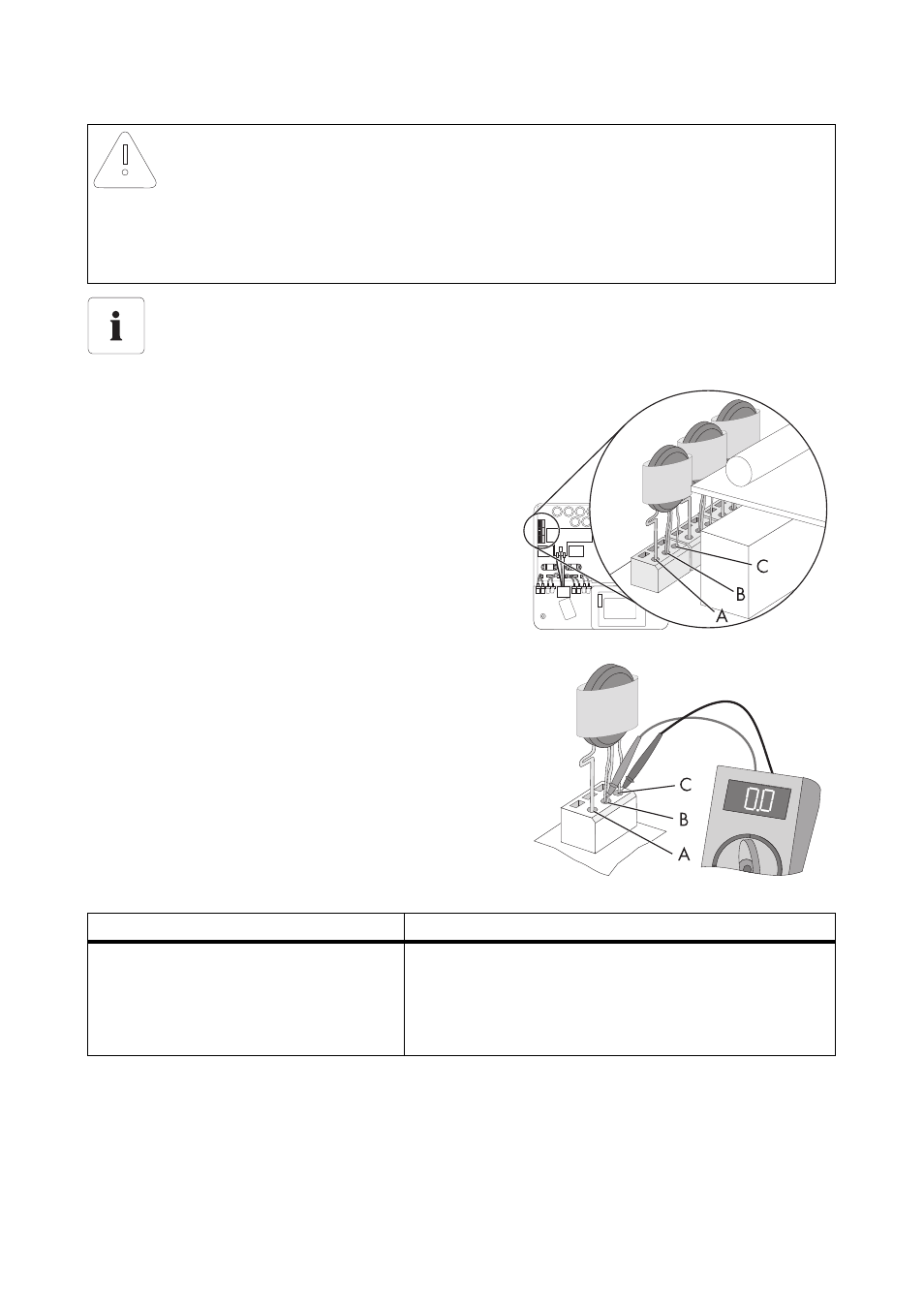

Position des varistors
Vous pouvez déterminer la position des varistors à l'aide du graphique représenté ci-
dessous.
Respectez l'affectation suivante des bornes :
• Borne A : borne extérieure
(raccord du varistor avec boucle
[encoche])
• Borne B : borne centrale
• Borne C : borne extérieure
(raccord du varistor sans boucle
[encoche])
Résultat Mesure
☑ Il existe une liaison conductrice. Il y a probablement une autre erreur dans l'onduleur.
• Passez directement au point 9.
• Contactez le Service en Ligne SMA
(cf. chapitre 15 « Contact » (Page 104).
