Procédure lors du raccordement
1. Ouvrir l'onduleur, comme décrit au chapitre 7.2 « Ouverture de l'onduleur » (Page 62).

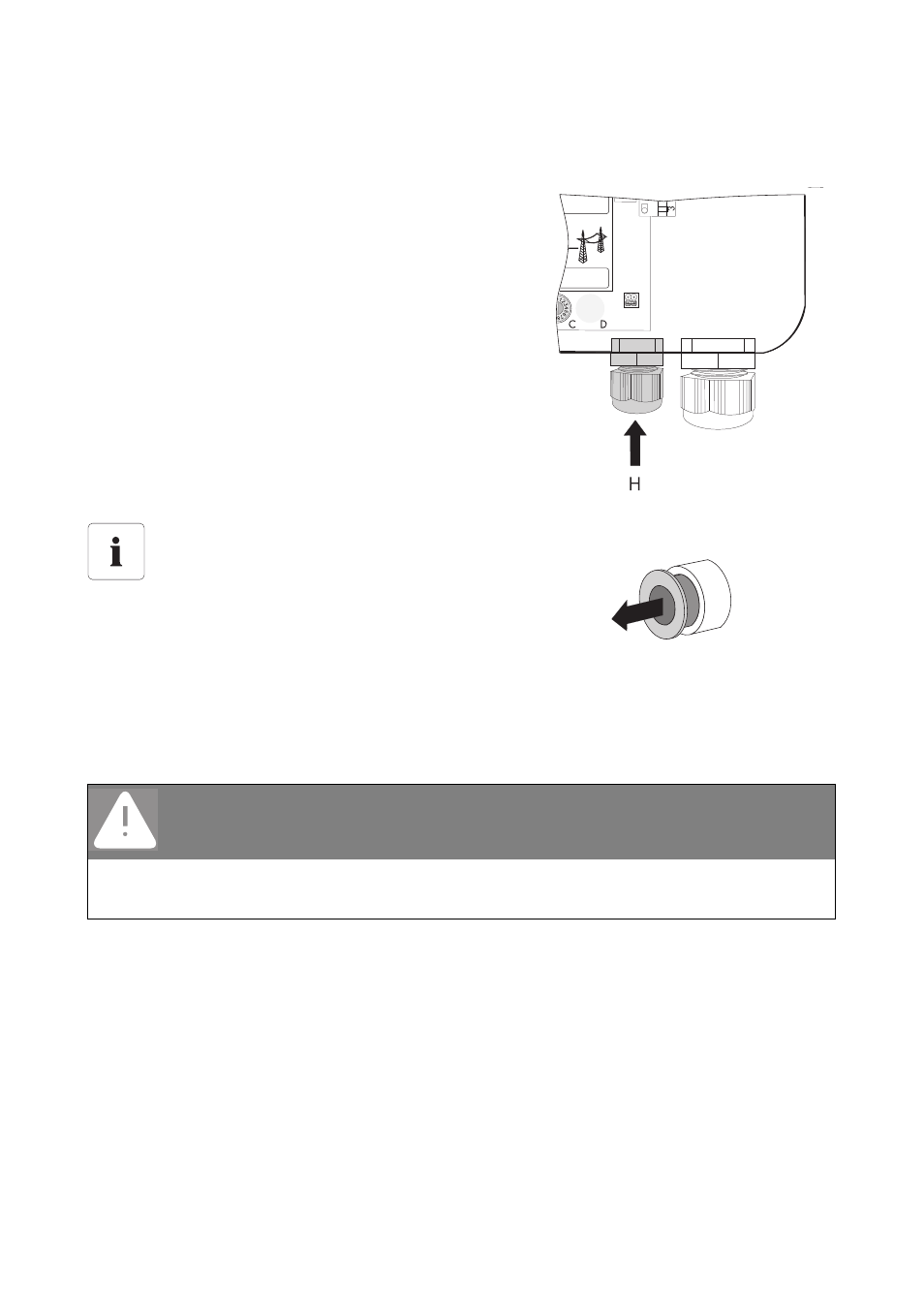

2. Tourner un peu l'écrou-mâle du presse-étoupe (H)
et retirer la vis-bouchon du presse-étoupe.
3. Introduisez le câble dans l'onduleur.
4. Dénudez les fils sur 8 mm max.
Joint du presse-étoupe
Le presse-étoupe est doté d'un joint en deux
parties. En cas de besoin, retirer l'insert
intérieur pour, par exemple, introduire un
câble plus épais.
Les grandeurs de référence suivantes
s'appliquent :
• Diamètre de câble avec joint et partie intérieure : 5 mm … 7 mm
• Diamètre de câble avec joint, sans partie intérieure : 7 mm … 13 mm
DANGER !
Haute tension dans l'onduleur. Danger de mort !
• N'utilisez pas de câble à isolation simple.
• Dénudez la gaine de câble sur 15 mm max.
