Raccordement électrique
SMA Solar Technology AG
30
SB30TL_40TL_50TL-IFR103630
Instructions d’installation

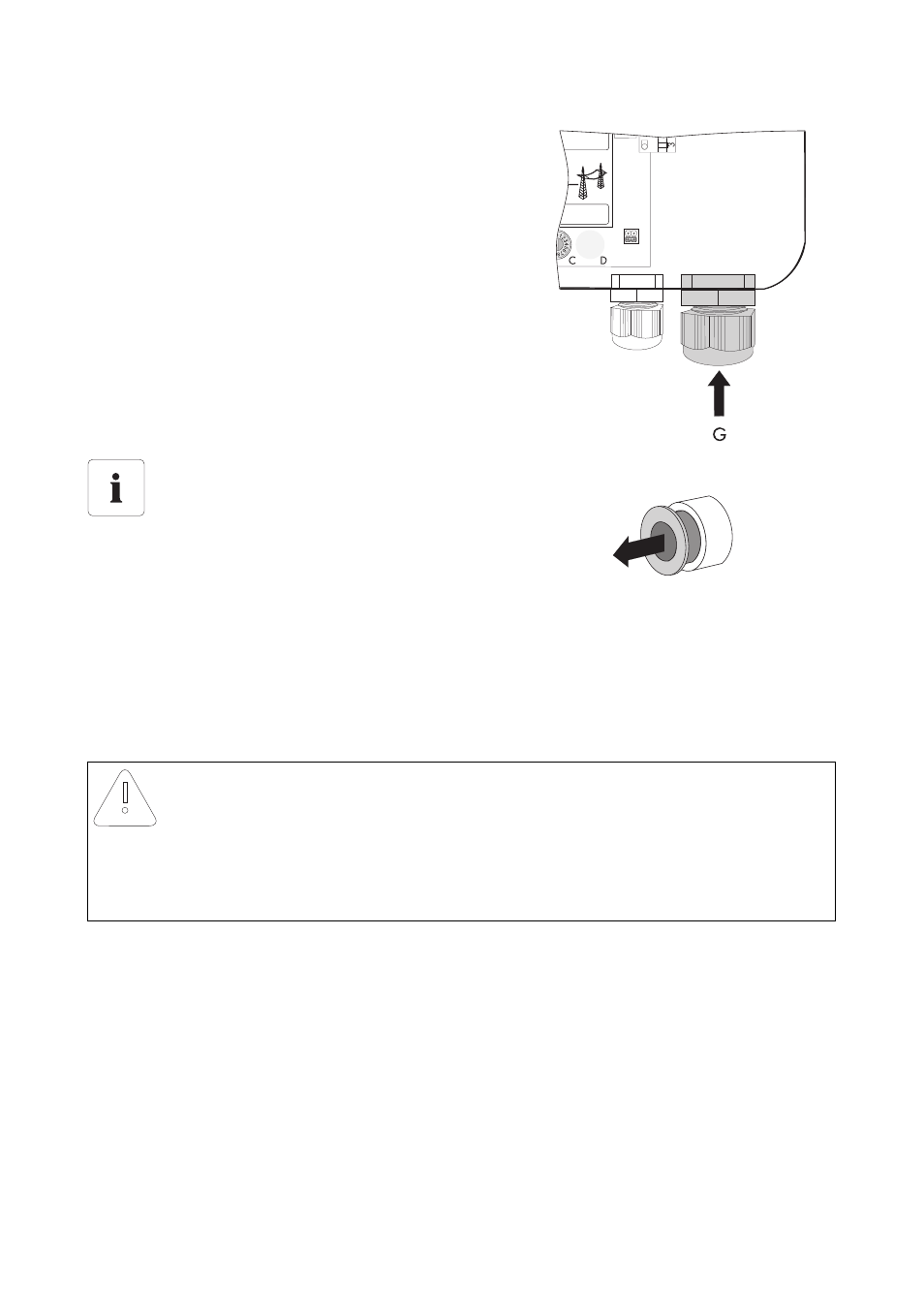

7. Tourner l'écrou-mâle du presse-étoupe AC (G) et
retirer la vis-bouchon du presse-étoupe.
8. Passez le câble.
9. Relever totalement les bornes AC.
Joint du presse-étoupe AC
Le presse-étoupe est doté d'un joint en deux
parties. En cas de besoin, retirer l'insert
intérieur pour, par exemple, introduire un
câble plus épais.
Les grandeurs de référence suivantes s'appliquent :
• Diamètre du câble avec joint et insert : 12 mm … 16 mm
• Diamètre du câble avec joint et insert : 15 mm … 21 mm
PRUDENCE !
Risque d'incendie lors du raccordement de 2 conducteurs à une borne.
Lors du raccordement de deux conducteurs par borne, il peut y avoir risque de surchauffe
ou d'incendie en raison d'un mauvais contact électrique.
• Raccordez au maximum un conducteur par borne.
