SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
SB30TL_40TL_50TL-IFR103630
31

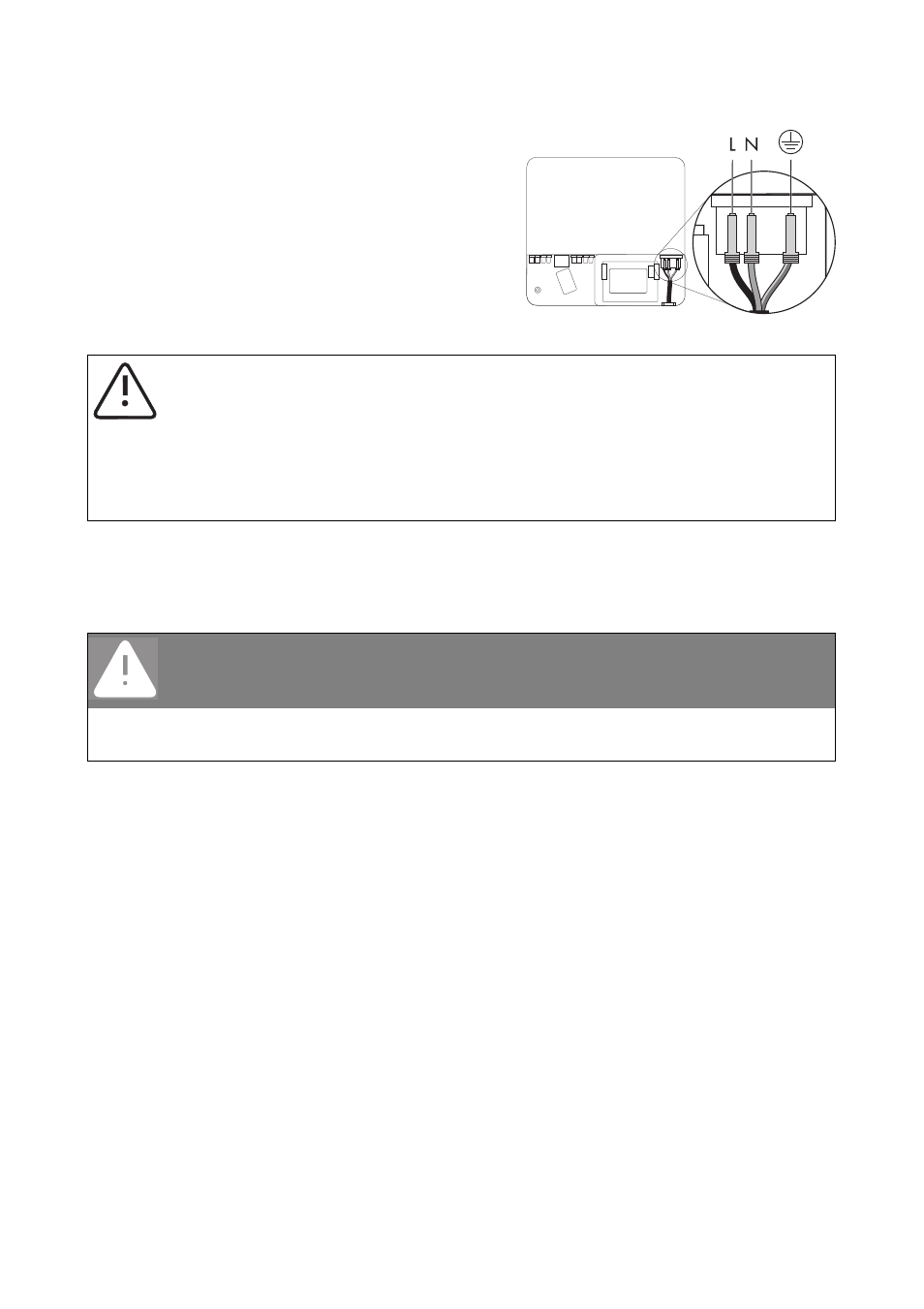

10. Raccorder L, N et le conducteur de protection (PE)
conformément à l'inscription sur la borne AC.
Pour ce faire, la longueur du conducteur de terre
doit dépasser celle des conducteurs L et N de
5 mm !
L et N ne doivent pas être intervertis !
11. Refermez toutes les bornes AC jusqu'à ce qu'elles s'encliquettent.
12. Abaisser l'écran et resserrer les vis.
13. Revissez fermement la collerette de fixation sur le presse-étoupe.
☑ L'onduleur est raccordé au réseau public (AC).
ATTENTION !
Risque d'écrasement lors de la fermeture des bornes !
Les bornes se referment très rapidement et avec beaucoup de force.
• Appuyez sur les bornes uniquement avec le pouce sans envelopper toute la borne.
• Veillez à ne pas placer vos doigts sous la borne.
DANGER !
Haute tension dans l'onduleur. Danger de mort !
• N'activez le disjoncteur qu'une fois l'onduleur dûment fermé et le générateur
photovoltaïque raccordé.
