5.4 Raccordement du générateur photovoltaïque (DC)
5.4.1 Conditions pour le raccordement DC avec Sunny Boy 3000TL

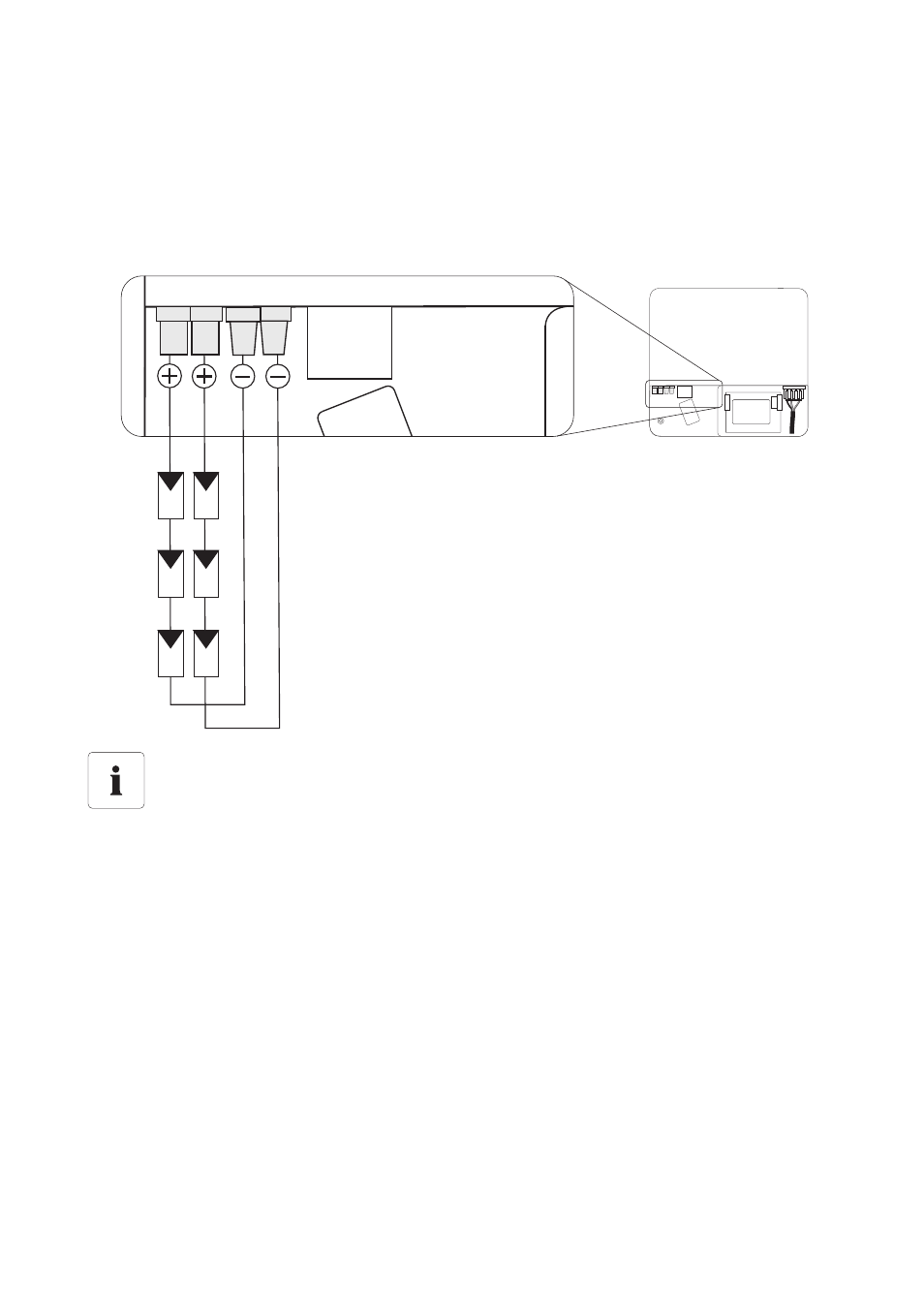

2 strings peuvent être raccordés au Sunny Boy 3000TL.
• Exigences relatives aux panneaux photovoltaïques des strings raccordés :
– même type
– même nombre
– orientation identique
– inclinaison identique
• Les câbles de raccordement des panneaux photovoltaïques doivent être équipés de
connecteurs à fiche. Vous trouverez les connecteurs à fiche DC nécessaires au raccordement
DC dans le contenu de la livraison.
Utilisation de connecteurs d'adaptation
Les connecteurs d'adaptation (connecteurs Y) ne doivent être ni visibles ni librement
accessibles à proximité immédiate de l'onduleur.
• Le circuit électrique DC ne doit pas être interrompu par des connecteurs
d'adaptation.
• Respectez la procédure de déconnexion de l'onduleur comme décrit au
chapitre 7.2 « Ouverture de l'onduleur » (Page 62).
