Raccordement électrique SMA Solar Technology AG
36 SB30TL_40TL_50TL-IFR103630 Instructions d’installation

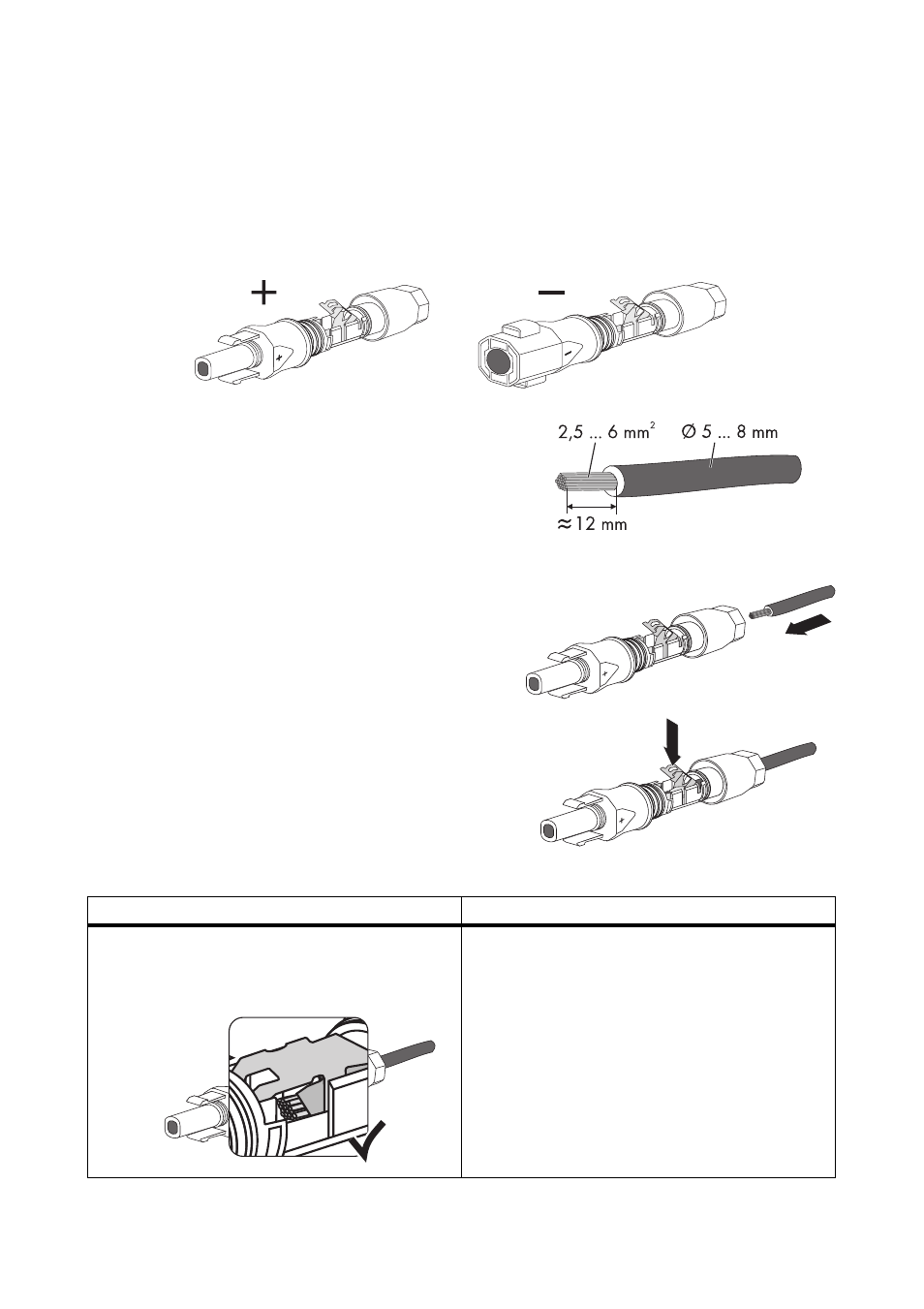

5.4.3 Installation des connecteurs à fiche DC
Pour le raccordement à l'onduleur, tous les câbles de raccordement des panneaux photovoltaïques
doivent être équipés des connecteurs à fiche DC fournis.
Installez les connecteurs à fiche DC comme décrit ci-après. Veillez à respecter la polarité. Les
connecteurs DC sont identifiés par « + » et « − ».
Exigences relatives aux câbles
• Utilisez un câble PV1-F.
Procédure
1. Insérer le conducteur isolé dans le connecteur
jusqu'à la butée.
2. Appuyez sur le serre-câble vers le bas jusqu'à ce
que vous l'entendiez s'encliqueter.
3. Vérifiez la bonne fixation du câble :
Résultat Mesure
☑ Si les conducteurs sont visibles dans le
logement du serre-câble, le câble est alors
correctement fixé.
• Continuez à partir du point 4.
