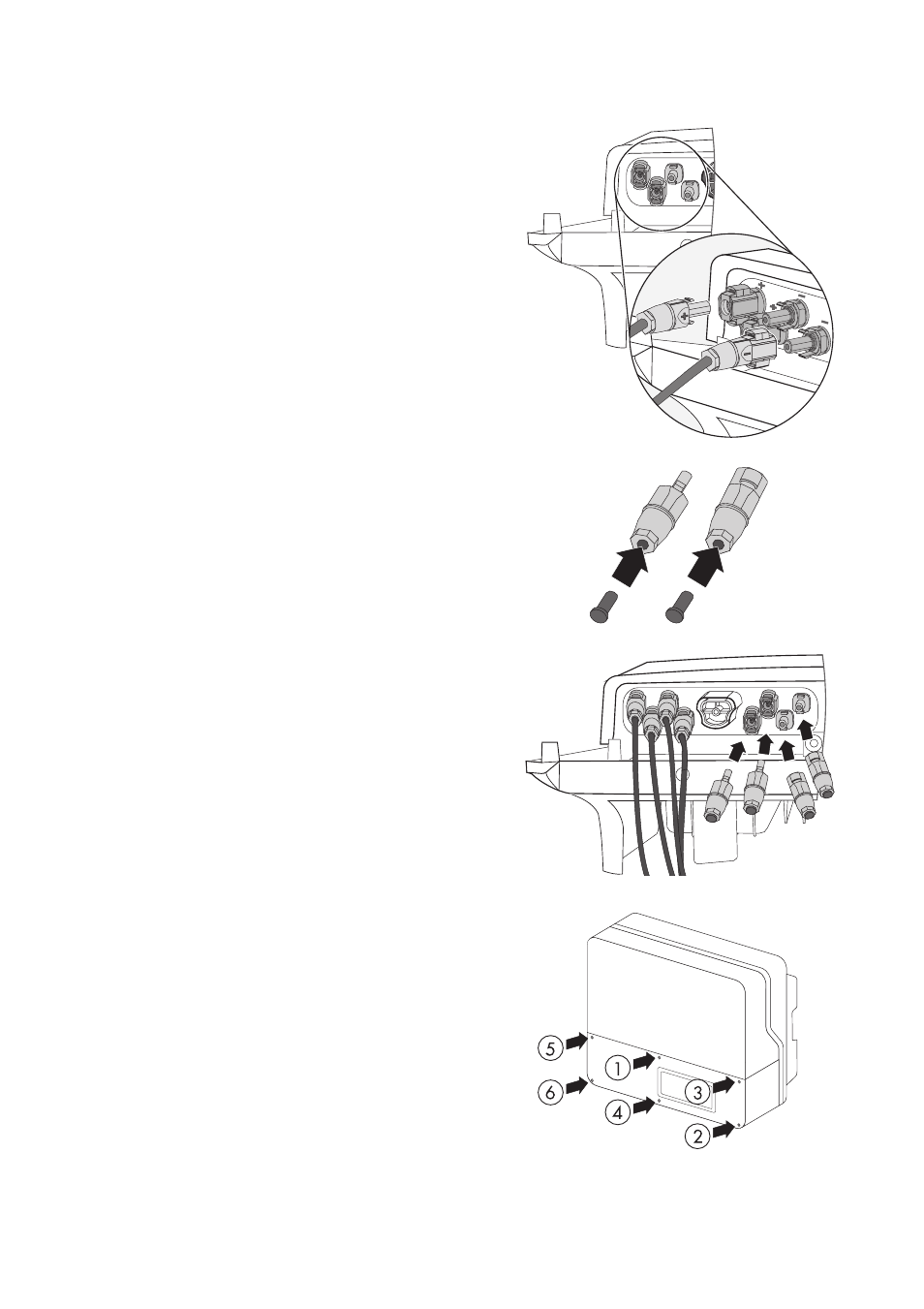

3. Vérifiez la bonne polarité des connecteurs à fiche DC
et raccordez-les. Consultez le
chapitre 7.2 « Ouverture de l'onduleur » (Page 62)
pour la procédure de déverrouillage des connecteurs
à fiche DC.
Le Sunny Boy 3000TL n'est doté que d'une
plage d'entrée A !
4. Pour assurer l'étanchéité de l'onduleur, toutes les
entrées DC non utilisées doivent être obturées
comme suit :
– Obturez les connecteurs à fiche DC non utilisés
à l'aide des bouchons d'étanchéité fournis.
N'insérez pas les bouchons d'étanchéité
directement dans les entrées DC de l'onduleur.
– Insérez les connecteurs à fiche DC avec les
bouchons d'étanchéité dans les entrées DC
correspondantes au niveau de l'onduleur.
5. Refermez le couvercle avec les 6 vis.
Serrez les vis selon l'ordre représenté à droite avec
un couple de 1,4 Nm.
