4.4 Montage de l'onduleur sur profilé chapeau
Conditions préalables au montage du profilé chapeau
• Utiliser un rail porteur TH-35-7,5 selon DIN EN 60715.
• Utiliser un profilé chapeau et des vis en acier inoxydable afin d'éviter toute corrosion par
contact.
• Effectuez le montage uniquement sur une surface plane.
• Utilisez du matériel de montage adapté à la surface. Veuillez tenir compte du poids de
l'onduleur.

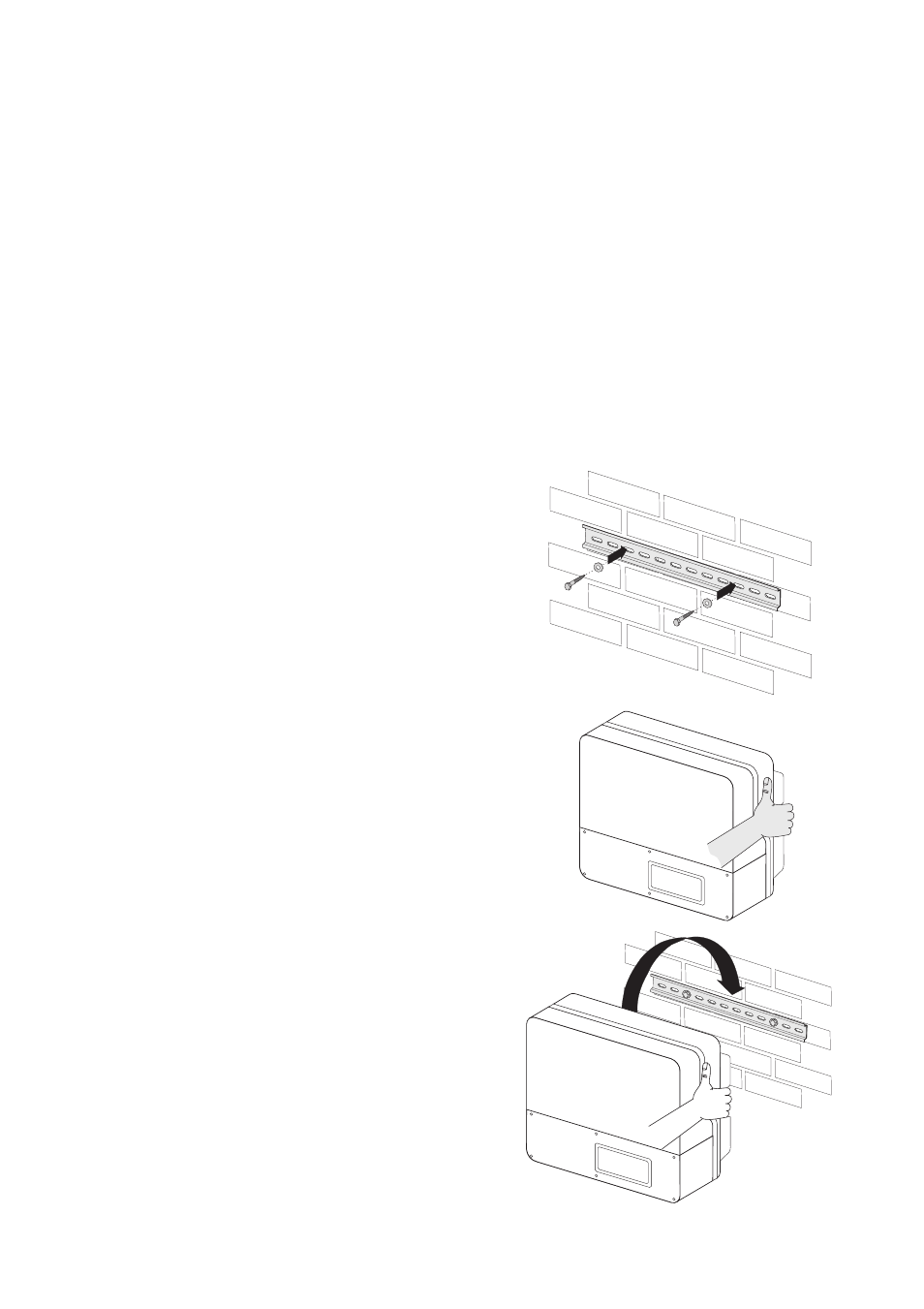

Procédure
1. Utilisez le profilé chapeau comme gabarit de perçage et marquez les positions des trous de
perçage.
2. Fixer le profilé chapeau à l'aide des vis
(diamètre minimal de 6 mm) et des rondelles
(diamètre extérieur minimal de 18 mm)
appropriées.
Placez au moins une vis tous les 300 mm.
3. Transporter l'onduleur à l'aide des poignées
creuses latérales.
4. Accrochez l'onduleur au profilé chapeau à l'aide
des orifices d'accrochage situés sur sa face arrière.
