Raccordement électrique
SMA Solar Technology AG
32
SB30TL_40TL_50TL-IFR103630
Instructions d’installation
5.3.3 Mise à la terre supplémentaire du boîtier
Si le raccord d'un second conducteur de protection est prescrit dans le pays d'installation, l'onduleur
peut être mis à la terre en raccordant un second conducteur de protection à la borne de raccordement
située sur le boîtier.
Procédure

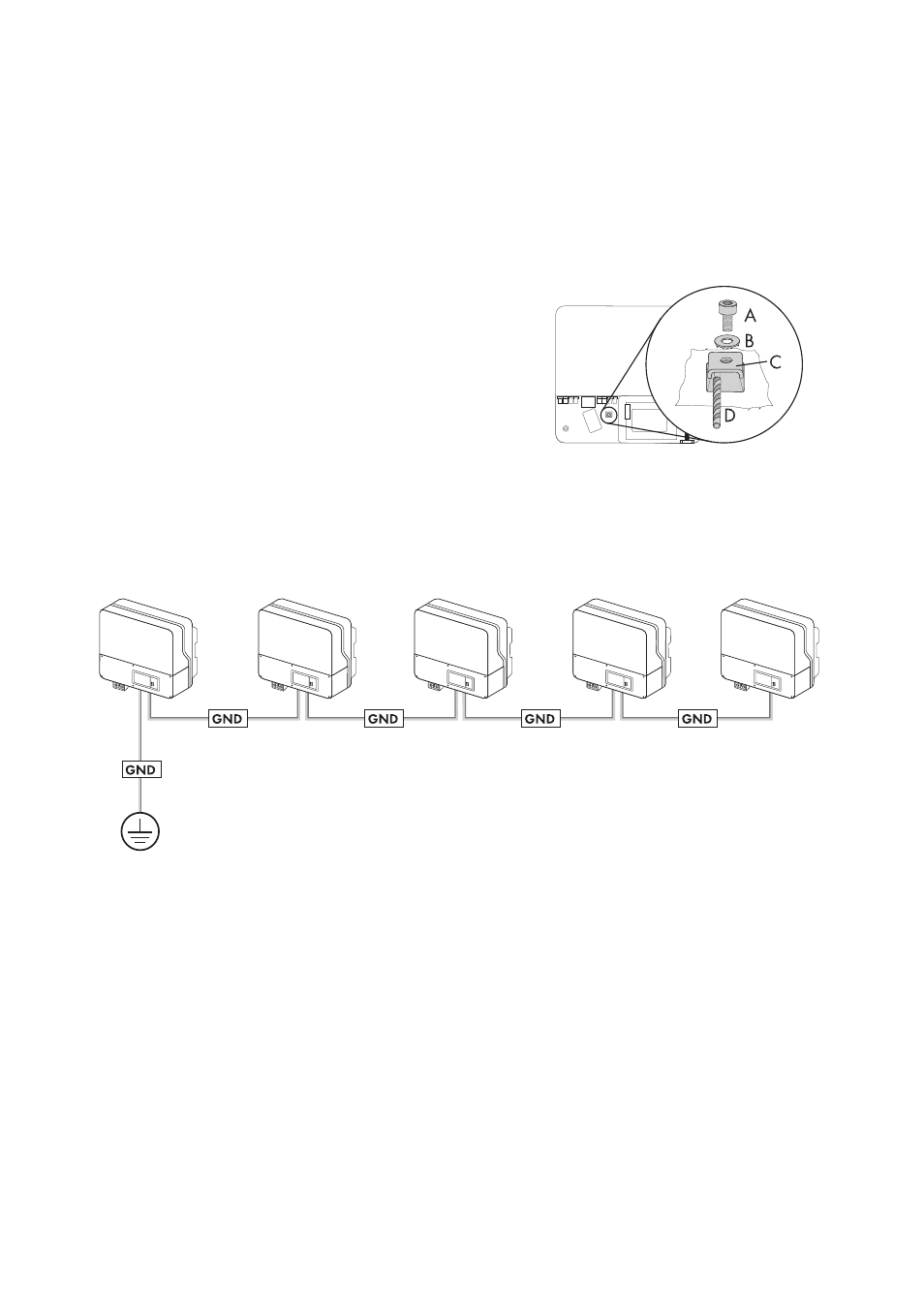

1. Desserrez la vis (A) à moitié.
2. Insérez le câble de mise à la terre dénudé (D) sous
le serre-câble (C) (section max. 16 mm²).
3. Visser la borne (C).
Les dents de la rondelle (B) doivent pointer en
direction du serre-câble.
☑ Le boîtier de l'onduleur est mis à la terre.
Vous pouvez mettre à la terre plusieurs onduleurs comme représenté ci-dessous :
