Sécurité SMA Solar Technology AG
8 SB30TL_40TL_50TL-IFR103630 Instructions d’installation
2 Sécurité
2.1 Utilisation conforme
Le Sunny Boy est un onduleur photovoltaïque qui transforme le courant continu d'un générateur
photovoltaïque en courant alternatif et qui injecte ce dernier dans le réseau public.

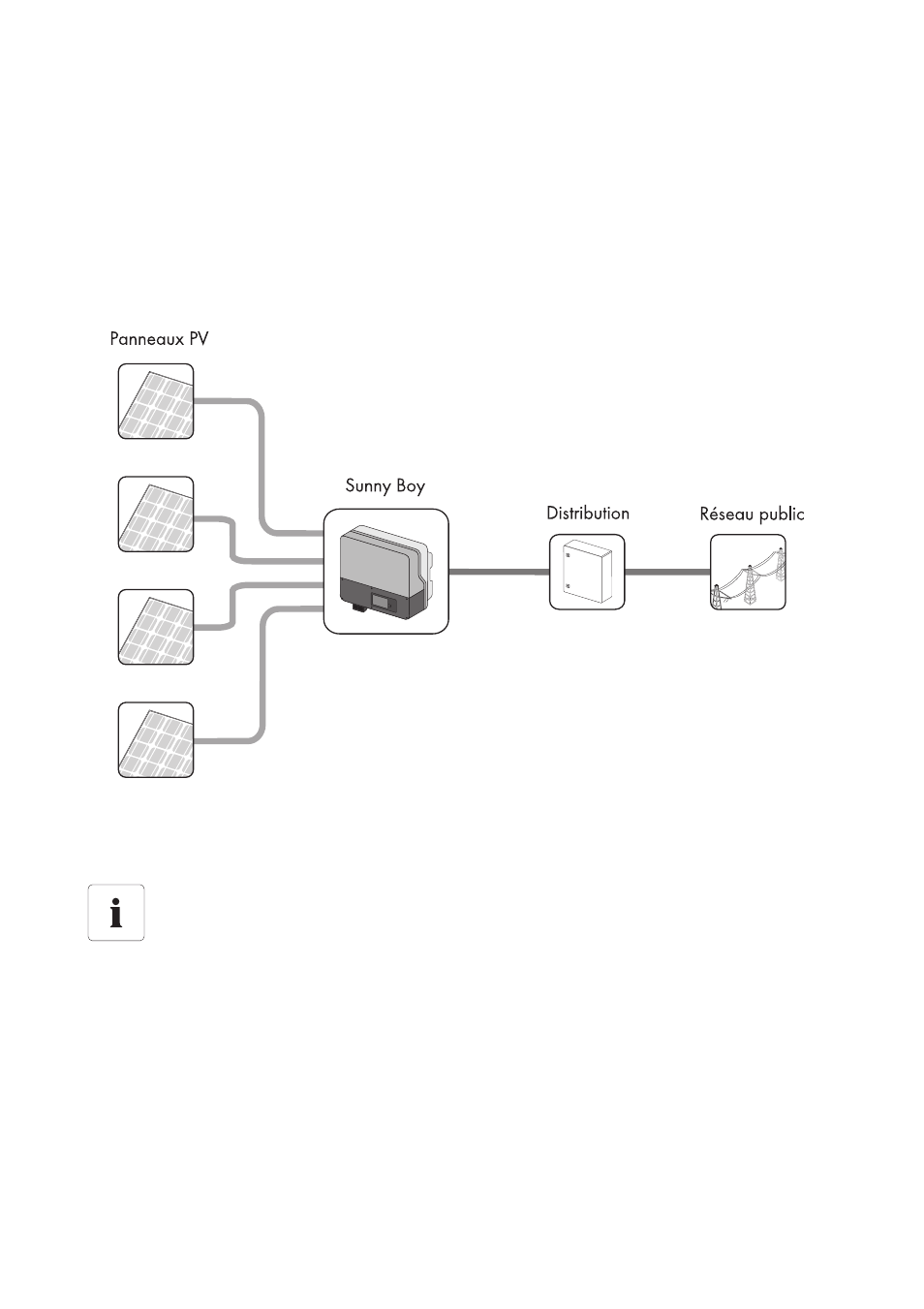

Principe d'une installation photovoltaïque avec ce Sunny Boy
L'onduleur doit exclusivement être utilisé avec des générateurs photovoltaïques (panneaux
photovoltaïques et câbles) de classe de protection II. Hormis des panneaux photovoltaïques, ne
raccordez aucune autre source d'énergie à l'onduleur.
Courants de décharge capacitifs
Les panneaux photovoltaïques d'une grande capacité à la terre, tels que les panneaux
photovoltaïques à couche mince avec des cellules sur matériaux de support métalliques,
ne doivent être utilisés que si leur capacité de couplage est inférieure à 1400 nF.
Lors du fonctionnement en injection, un courant de décharge circule à travers les cellules
jusqu'à la terre dont la valeur dépend non seulement du type de montage des panneaux
solaires (par exemple film sur toit métallique) mais aussi des conditions atmosphériques
(pluie, neige). Ce courant de décharge lié aux conditions de fonctionnement ne doit pas
dépasser 50 mA sans quoi l'onduleur se déconnecte du réseau par mesure de précaution.
Vous trouverez de plus amples informations à ce sujet dans les informations techniques
« Courants de décharge capacitifs » disponibles dans la zone de téléchargement du site
www.SMA-France.com.
