SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB30TL_40TL_50TL-IFR103630 39
5.4.5 Raccordement du générateur photovoltaïque (DC)

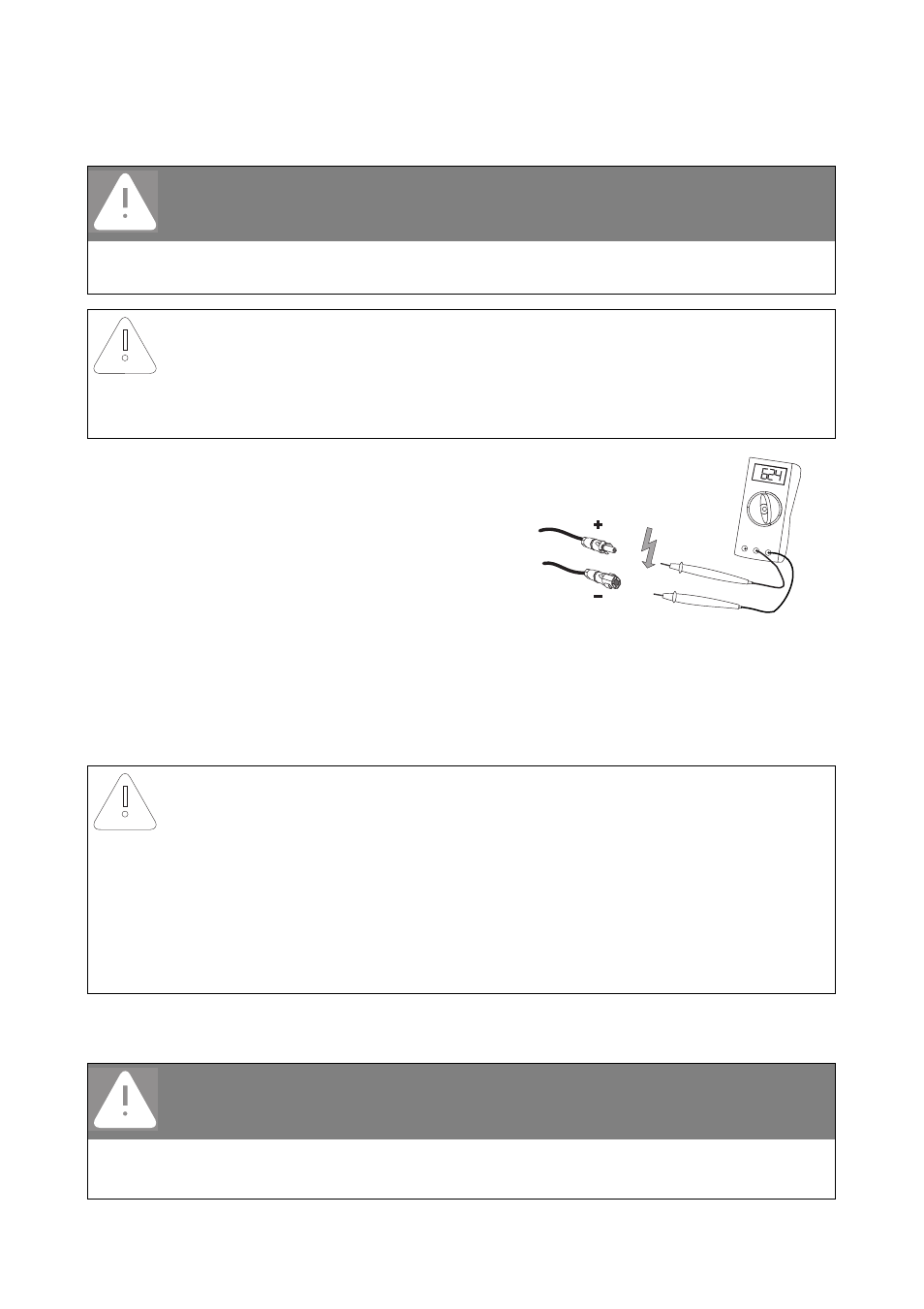

1. Contrôlez la bonne polarité des câbles de
raccordement des panneaux photovoltaïques et
vérifiez que la tension d'entrée maximale de
l'onduleur est respectée.
Si la température ambiante est supérieure à 10 °C,
la tension à vide des panneaux photovoltaïques ne
doit pas dépasser 90 % de la tension d'entrée
maximale de l'onduleur. Dans le cas contraire,
contrôlez la conception de l'installation et le
raccordement des panneaux photovoltaïques. La
tension d'entrée maximale de l'onduleur peut être
dépassée en cas de températures ambiantes
moindres.
2. Vérifiez si les strings présentent des défauts à la terre comme décrit au chapitre 11.1 « Contrôle
de la présence d'un défaut à la terre au niveau du générateur photovoltaïque » (Page 82).
DANGER !
Haute tension dans l'onduleur. Danger de mort !
• Avant de raccorder le générateur photovoltaïque, assurez-vous que le disjoncteur est
coupé et sécurisé contre toute remise en marche involontaire.
PRUDENCE !
Risque de destruction de l'appareil de mesure par des tensions trop élevées !
• Utilisez exclusivement des appareils de mesure ayant une plage de tensions DC
d'entrée jusqu'à au moins 1 000 V.
PRUDENCE !
Risque de destruction de l'onduleur par surtension !
Si la tension des panneaux photovoltaïques dépasse la tension d'entrée maximale de
l'onduleur, ce dernier risque d'être détruit en raison d'une surtension. Toutes les conditions
de garantie expirent.
• Ne raccordez pas à l'onduleur de strings ayant une tension à vide supérieure à la
tension d'entrée maximale de l'onduleur.
• Vérifiez la configuration de l'installation.
DANGER !
Danger de mort par choc électrique !
• Ne raccordez pas de strings comportant un défaut à la terre.
• Éliminez d'abord le défaut à la terre dans le string concerné.
