7 Raccordement
SMA Solar Technology AG
42
HoMan-IA-fr-17
Instructions d’installation
• Pour les compteurs de production photovoltaïque, branchez la fiche à 4 pôles dans
l’embase de raccordement Meter 3.
• Pour les compteurs bidirectionnels pour l’injection réseau et pour l’énergie prélevée sur le
réseau, branchez la fiche de raccordement du câble pour l’énergie prélevée sur le réseau
dans la prise de raccordement Meter 1. Branchez la fiche de raccordement du câble
d’injection réseau dans l’embase de raccordement Meter 2.
8. Raccordez l’extrémité du câble au compteur d’énergie. Respectez la polarité des conducteurs
isolés.
9. Repérez sur chaque câble avec les autocollants fournis à quelle embase de raccordement et à
quel compteur d’énergie est attribué le câble.
10. Notez les impulsions S0 par kWh de chaque compteur d’énergie. Cela vous facilitera la
configuration du compteur sur le Sunny Portal.
7.3 Remplacement d’un compteur d’énergie
1. Mettez le compteur d’énergie qui doit être remplacé hors service (voir instructions du compteur
d’énergie).
2. Relevez le numéro de série du nouveau SMA Energy Meter lors du remplacement. Le numéro
de série figure sur la plaque signalétique du SMA Energy Meter.
3. Lors du remplacement du SMA Energy Meter ou si le nouveau compteur d’énergie avec
interface S0 a un autre taux d’impulsion que celui qui a été remplacé, il vous faut configurer le
nouveau compteur dans le Sunny Portal (voir manuel d’utilisation du Sunny Home Manager).
7.4 Raccordement du Sunny Home Manager au routeur

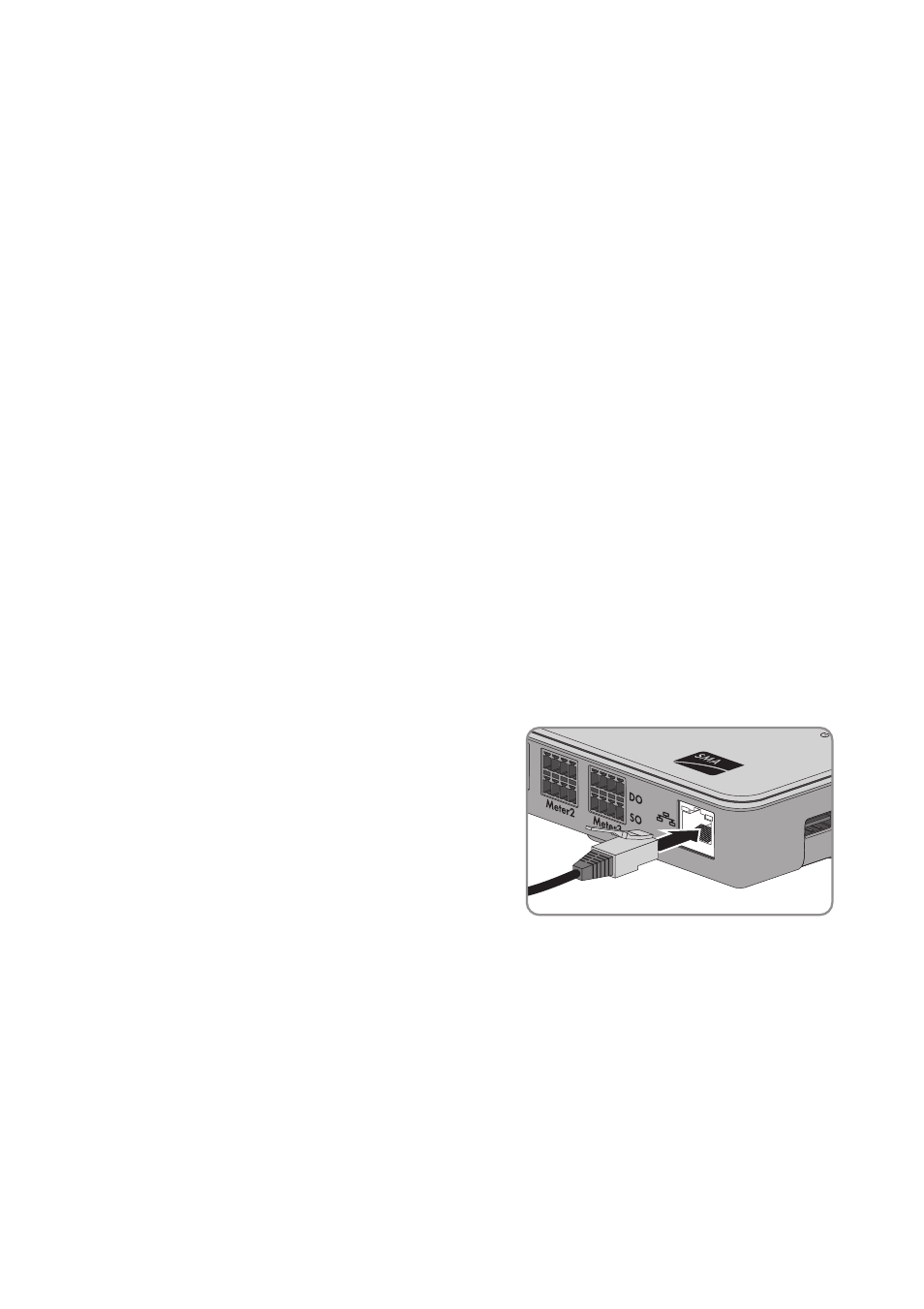

1. Raccordez le câble réseau à la prise réseau du
Sunny Home Manager. Si vous désirez utiliser un
autre câble réseau que celui fourni, veillez à ce
qu’il soit approprié au raccordement au
Sunny Home Manager (pour les spécifications des
câbles, voir chapitre 4.1.4).
2. Raccordez l’autre extrémité du câble réseau au routeur.
