SMA Solar Technology AG 6 Montage
Instructions d’installation HoMan-IA-fr-17 33
6 Montage
6.1 Exigences relatives au lieu de montage du
Sunny Home Manager
☐ Le lieu de montage doit se situer à l’intérieur.
☐ Le lieu de montage doit être protégé de la poussière, de l’humidité et des substances agressives.
☐ Le chemin des câbles du lieu de montage au routeur ne doit pas mesurer plus de 100 m.
☐ Le chemin des câbles du lieu de montage du Sunny Home Manager aux compteurs d’énergie
avec interface D0 ne doit pas mesurer plus de 15 m.
☐ Le chemin des câbles du lieu de montage du Sunny Home Manager aux compteurs d’énergie
avec interface S0 ne doit pas mesurer plus de 30 m.
☐ Il faut respecter une distance d’au moins 1 m par rapport aux appareils utilisant la bande de
fréquence de 2,4 GHz (par exemple appareils WI-FI, fours à micro-ondes). Vous évitez ainsi
une réduction de la qualité de connexion et de la vitesse de transmission des données.
☐ Le Sunny Home Manager ne doit pas être protégé contre les ondes radio (par exemple dans
une armoire métallique).

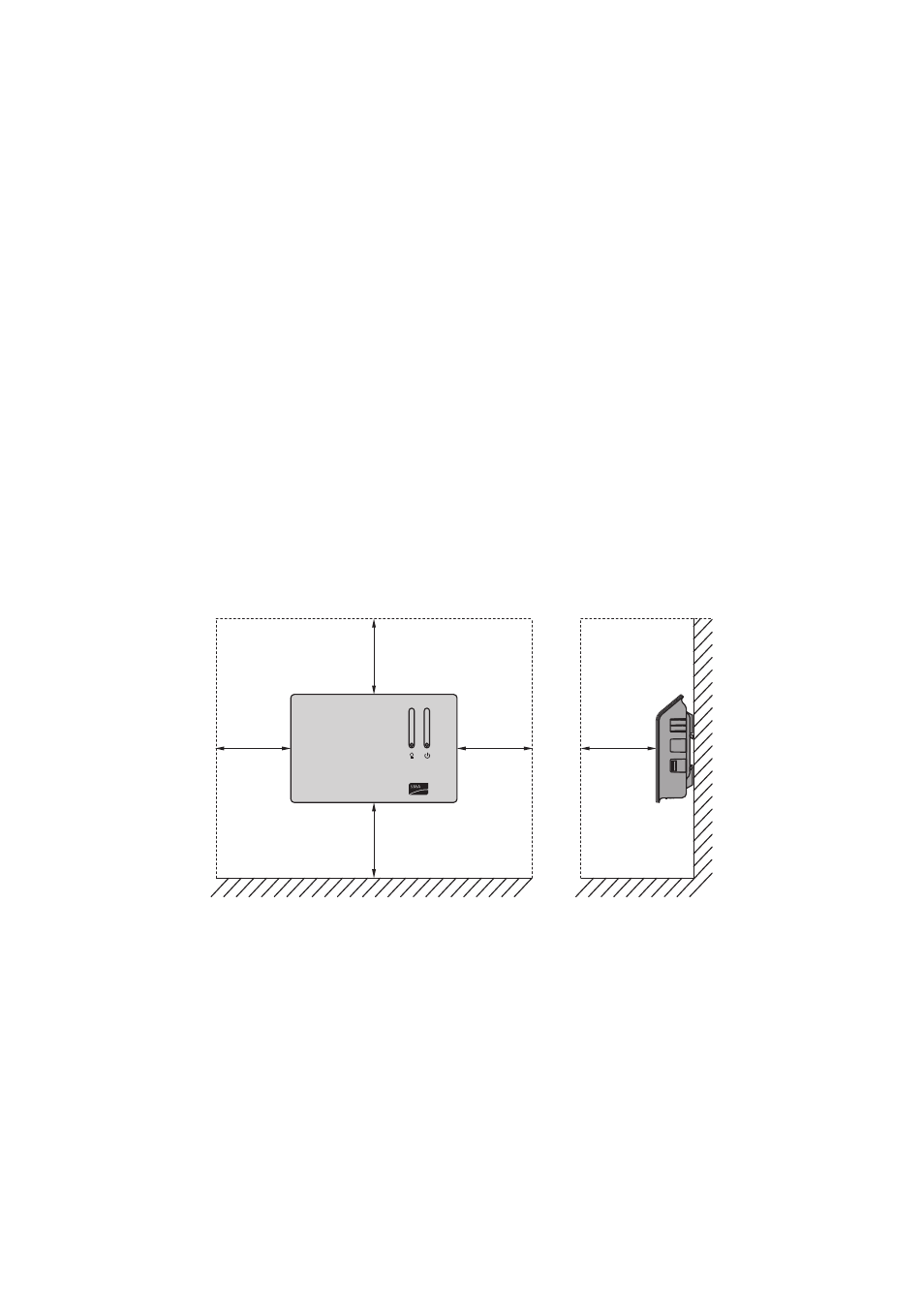

Distances minimales :
Figure 11 : Distances minimales
• Respectez les distances minimales par rapport aux murs, aux autres produits de communication,
aux onduleurs ou aux objets.
6.2 Exigences relatives au lieu de montage de la prise
radiocommandée SMA
☐ La prise radiocommandée SMA ne peut être utilisée qu’avec des prises murales adaptées à la
puissance de la charge raccordée.
☐ Il faut respecter une distance d’au moins 1 m par rapport aux appareils utilisant la bande de
fréquence de 2,4 GHz (par exemple appareils WI-FI, fours à micro-ondes). Vous évitez ainsi
une réduction de la qualité de connexion et de la vitesse de transmission des données.
SUNNY HOME MANAGER
70 mm 70 mm
150 mm
50 mm
50 mm
