7 Raccordement SMA Solar Technology AG
40 HoMan-IA-fr-17 Instructions d’installation
Procédure :

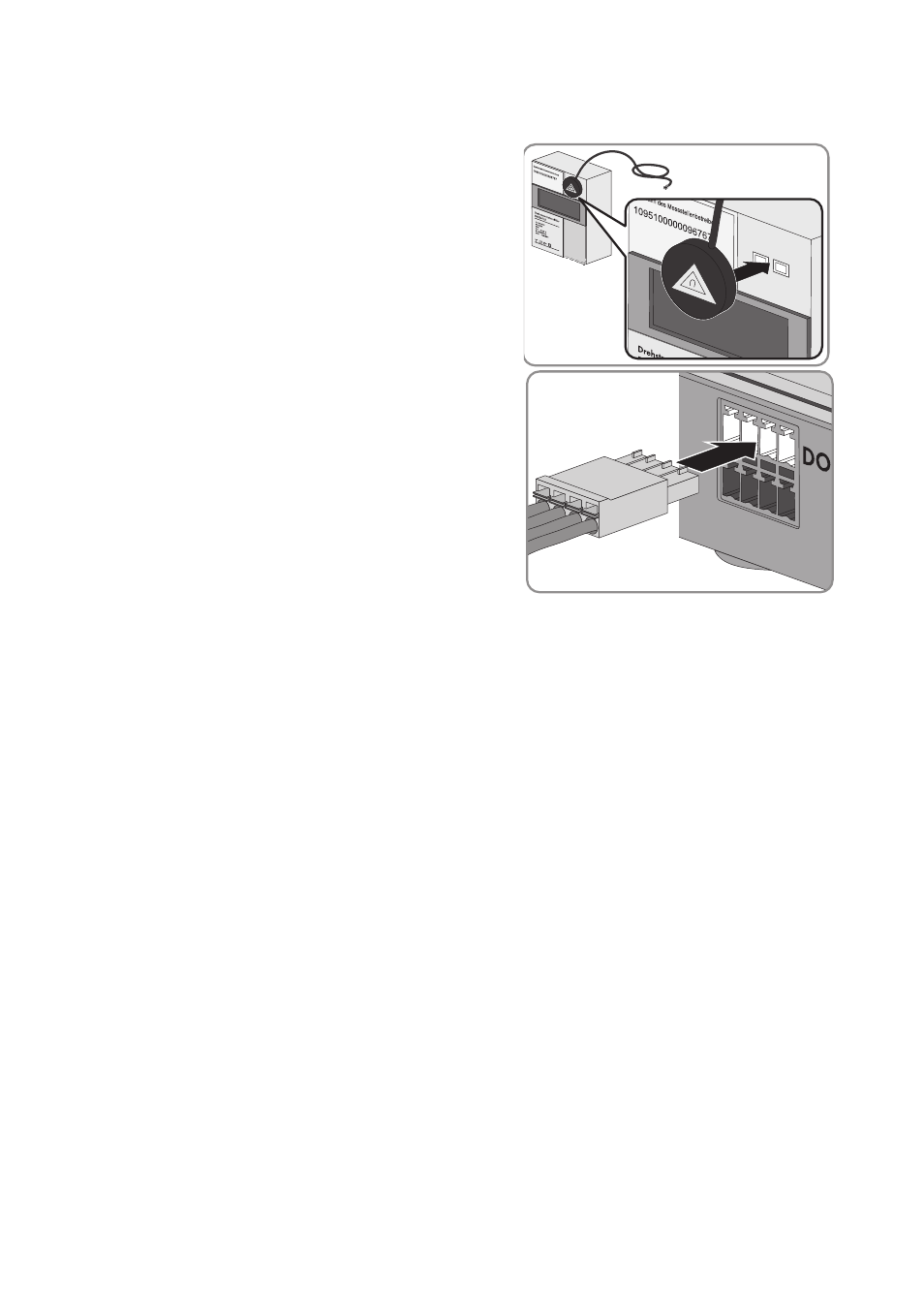

1. Posez en haut à droite la fixation magnétique de la
tête de lecture sur la face avant du compteur
d’énergie. Les interfaces infrarouges sur la tête de
lecture et sur le compteur d’énergie doivent être
situées exactement l’une sur l’autre.
2. Raccordez la fiche de la tête de lecture à l’embase
de raccordement qui est affectée au compteur
d’énergie qui convient. Pour cela, branchez la fiche
à 4 pôles dans la rangée supérieure de broches :
• Pour les compteurs pour l’énergie prélevée sur
le réseau, branchez la fiche à 4 pôles dans
l’embase de raccordement Meter 1.
• Pour les compteurs d’injection, branchez la
fiche à 4 pôles dans l’embase de
raccordement Meter 2.
• Pour les compteurs de production photovoltaïque, branchez la fiche à 4 pôles dans
l’embase de raccordement Meter 3.
• Pour les compteurs bidirectionnels pour l’injection réseau et pour l’énergie prélevée sur le
réseau, branchez la fiche à 4 pôles dans la prise de raccordement Meter 1.
3. Repérez sur chaque câble avec les autocollants fournis à quelle embase de raccordement et à
quel compteur d’énergie est attribué le câble.
7.2.3 Raccordement du Sunny Home Manager au compteur
d’énergie avec interface S0
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Un câble avec au moins deux conducteurs isolés
Exigences relatives au câble :
☐ Section de conducteur : 0,2 mm
2
à 1,5 mm
2
☐ Longueur de câble maximale : 30 m
Exigences pour les compteurs d’énergie avec interface S0 :
☐ Interface S0 selon DIN EN 62053-31, classe A
☐ Les compteurs bidirectionnels avec interface S0 doivent disposer de deux interfaces S0.
☐ Les compteurs d’énergie avec interface S0 doivent transmettre des valeurs compensées, via les
conducteurs de ligne, à l’interface S0. Contactez si nécessaire le fabricant du compteur
d’énergie.
