7 Raccordement
SMA Solar Technology AG
38
HoMan-IA-fr-17
Instructions d’installation
Brochage des embases de raccordement

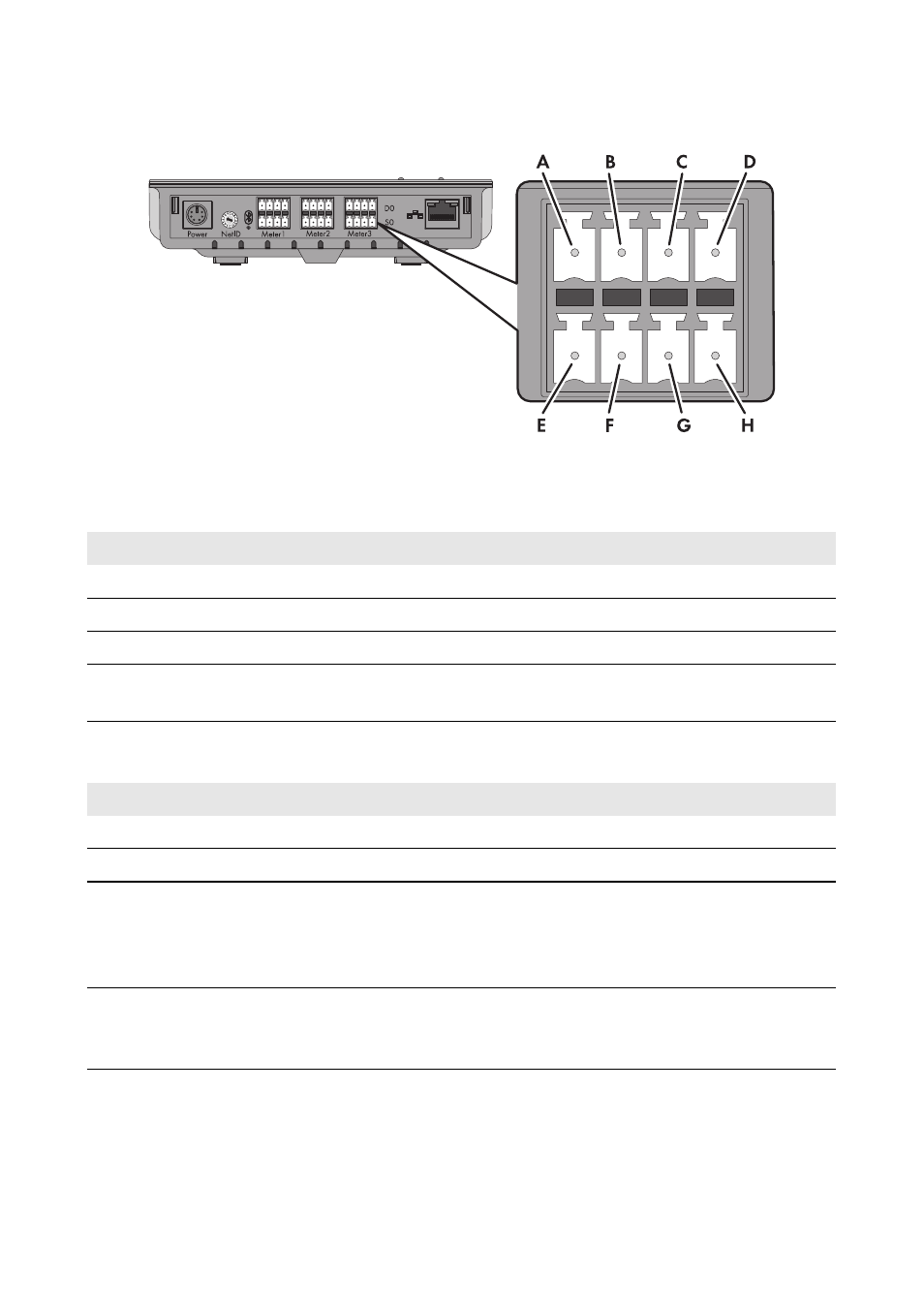

Figure 15 : Brochage des embases de raccordement sur la face inférieure du boîtier du Sunny Home Manager
Rangée supérieure de broches pour D0 :
Rangée inférieure de broches pour S0 :
Broche
Signal
Spécification
Description
A
GND
Alimentation en tension
Masse
B
TX
Sortie d’émetteur
Transmit D0
C
RX
Entrée de récepteur
Receive D0
D
VCC_D0, +8 volts Sortie alimentation en
tension
Alimentation en tension pour la tête
de lecture optique
Broche
Signal
Spécification
Description
E
S0-
Entrée et sortie
Signal S0
F
S0+
Entrée et sortie
Signal S0
G
GND
Alimentation en tension
Masse de l’alimentation en tension
externe en cas d’alimentation en
tension via un bloc d’alimentation
pour rail DIN
H
+12 volts, DC
Entrée alimentation en
tension
Alimentation en tension externe en
cas d’alimentation en tension via un
bloc d’alimentation pour rail DIN
