7 Raccordement SMA Solar Technology AG
36 HoMan-IA-fr-17 Instructions d’installation
7 Raccordement
7.1 Zone de raccordement
Face inférieure du boîtier

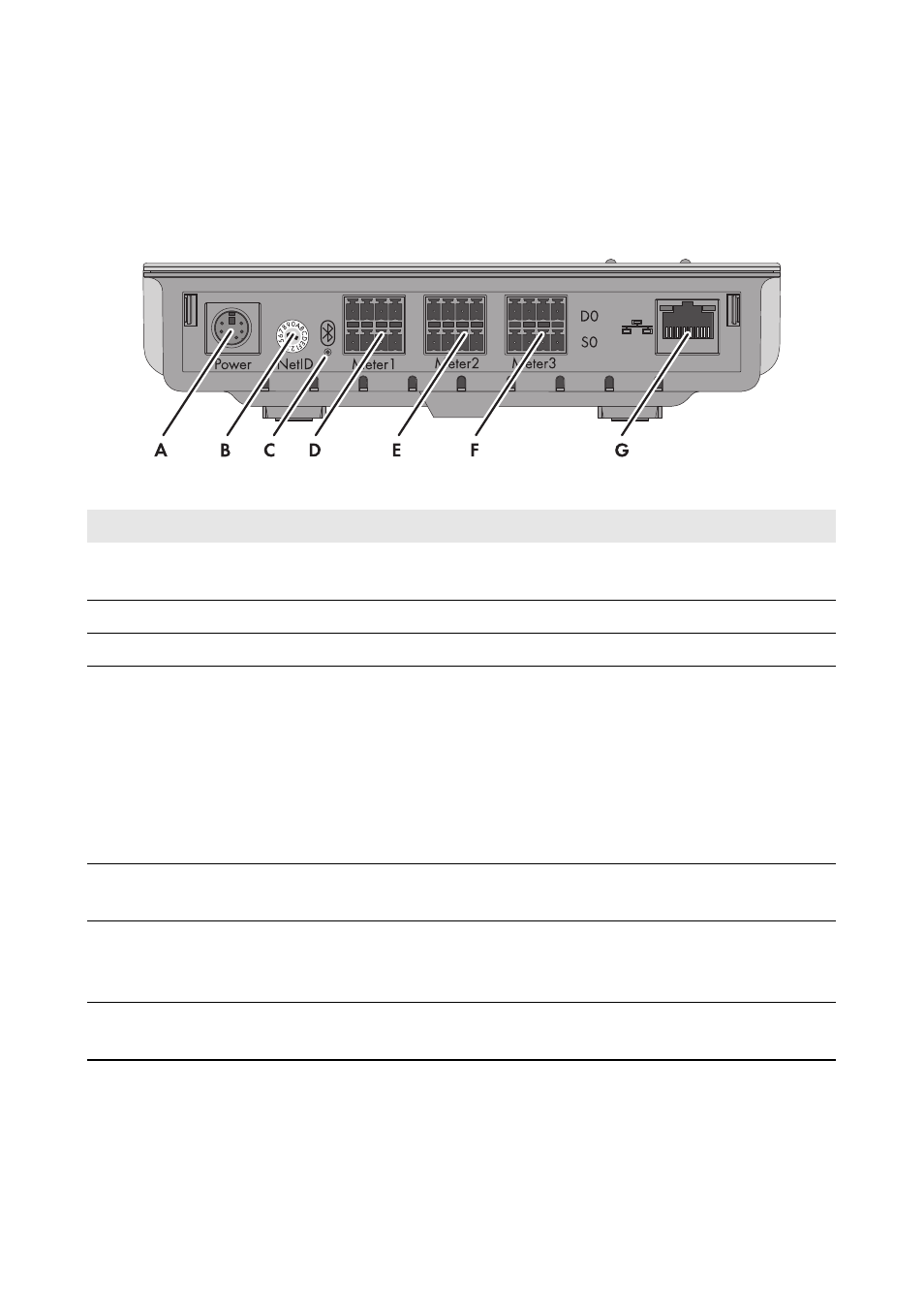

Figure 12 : Raccordements sur la face inférieure du boîtier
Position Désignation Explication
A Power Embase de raccordement pour bloc
d’alimentation
B NetID Commutateur rotatif pour régler le NetID
C DEL BLUETOOTH Affichage de l’état de la connexion BLUETOOTH
D Meter 1 Embase de raccordement pour :
• Un compteur pour l’énergie prélevée sur le
réseau avec interface D0 ou S0
ou
• Un compteur bidirectionnel avec interface
D0 pour l’injection réseau et pour l’énergie
prélevée sur le réseau
E Meter 2 Embase de raccordement pour un compteur
d’injection avec interface D0 ou S0*
* En cas de raccordement d’un compteur bidirectionnel à l’embase de raccordement Meter 1, la prise de raccordement
Meter 2 est sans fonction.
F Meter 3 Embase de raccordement pour un compteur de
production photovoltaïque avec interface D0 ou
S0
G Raccordement au réseau Embase de raccordement RJ45 pour le câble
réseau
