SMA Solar Technology AG 7 Raccordement
Instructions d’installation HoMan-IA-fr-17 41
☐ Durée d’impulsion recommandée : au moins 20 ms
☐ Taux d’impulsions recommandé : 1 000 impulsions par kWh.
Pour la fonction Limitation de l’injection de puissance active, les compteurs d’énergie avec
interface S0 doivent présenter au moins les taux d’impulsions suivants :
– Pour les installations avec injection réseau maximale autorisée de plus de 1 500 W :
au moins 250 impulsions par kWh
– Pour les installations avec injection réseau maximale autorisée de plus de 1 500 W :
au moins 500 impulsions par kWh

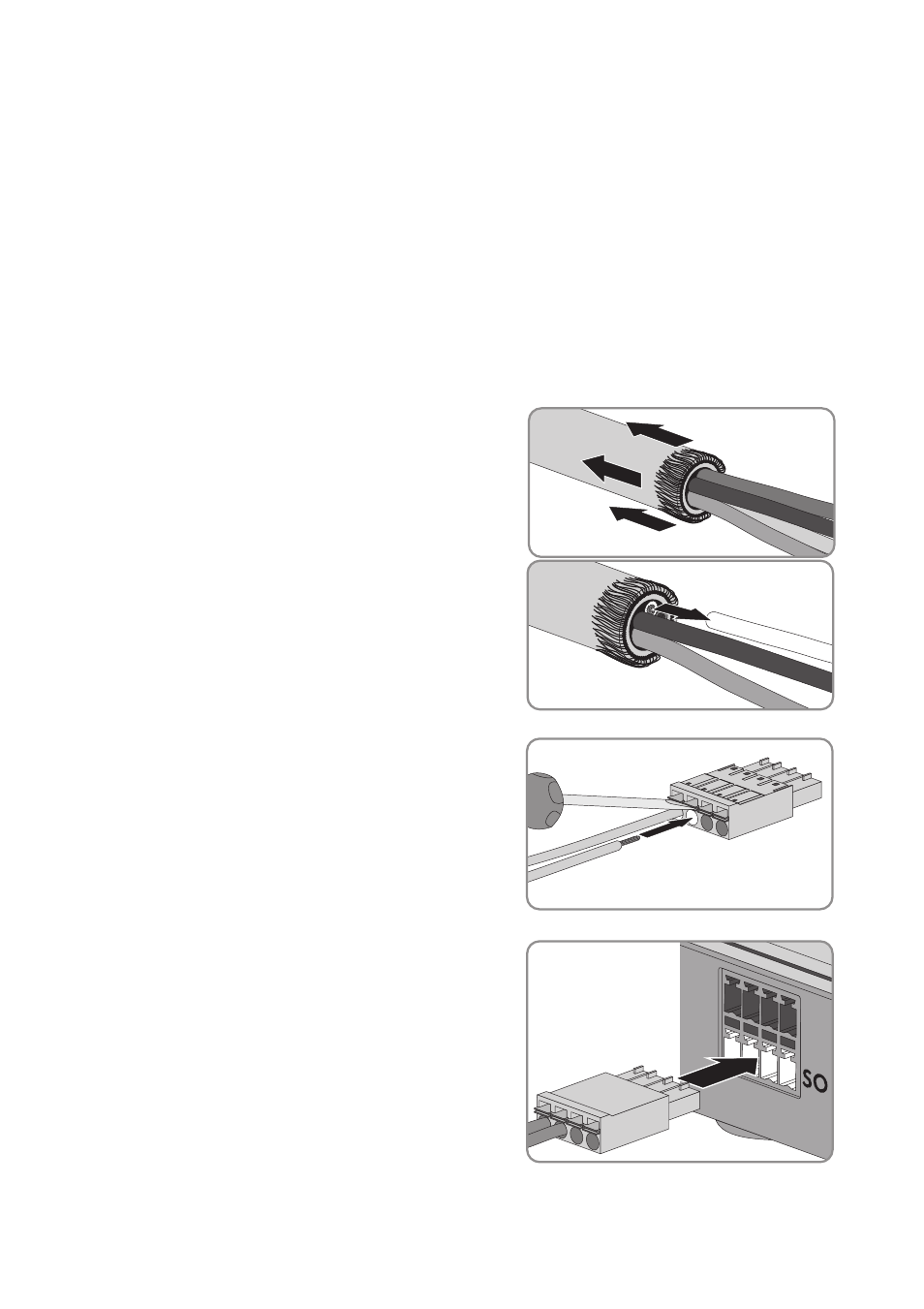

Procédure :
1. Retirez 4 cm de la gaine de câble.
2. Raccourcissez le blindage de câble sur environ
5 mm. Pour cela, retournez le blindage de câble
excédentaire sur la gaine de câble.
3. Raccourcissez les conducteurs superflus jusqu’à la
gaine de câble.
4. Dénudez les conducteurs isolés d’environ 6 mm.
5. Déverrouillez les embases de la fiche à 4 pôles à
l’aide d’un tournevis. Enfichez les conducteurs
isolés dans les broches 1 et 2 de la fiche à 4 pôles.
6. Notez la couleur des conducteurs isolés.
7. Raccordez la fiche à 4 pôles à l’embase de
raccordement affectée au compteur d’énergie
respectif. Pour cela, enfichez la fiche à 4 pôles à
chaque fois dans la rangée inférieure de broches :
• Pour les compteurs pour l’énergie prélevée sur
le réseau, branchez la fiche à 4 pôles dans
l’embase de raccordement Meter 1.
• Pour les compteurs d’injection, branchez la
fiche à 4 pôles dans l’embase de
raccordement Meter 2.
