SMA Solar Technology AG
6 Montage
Instructions d’installation
HoMan-IA-fr-17
35

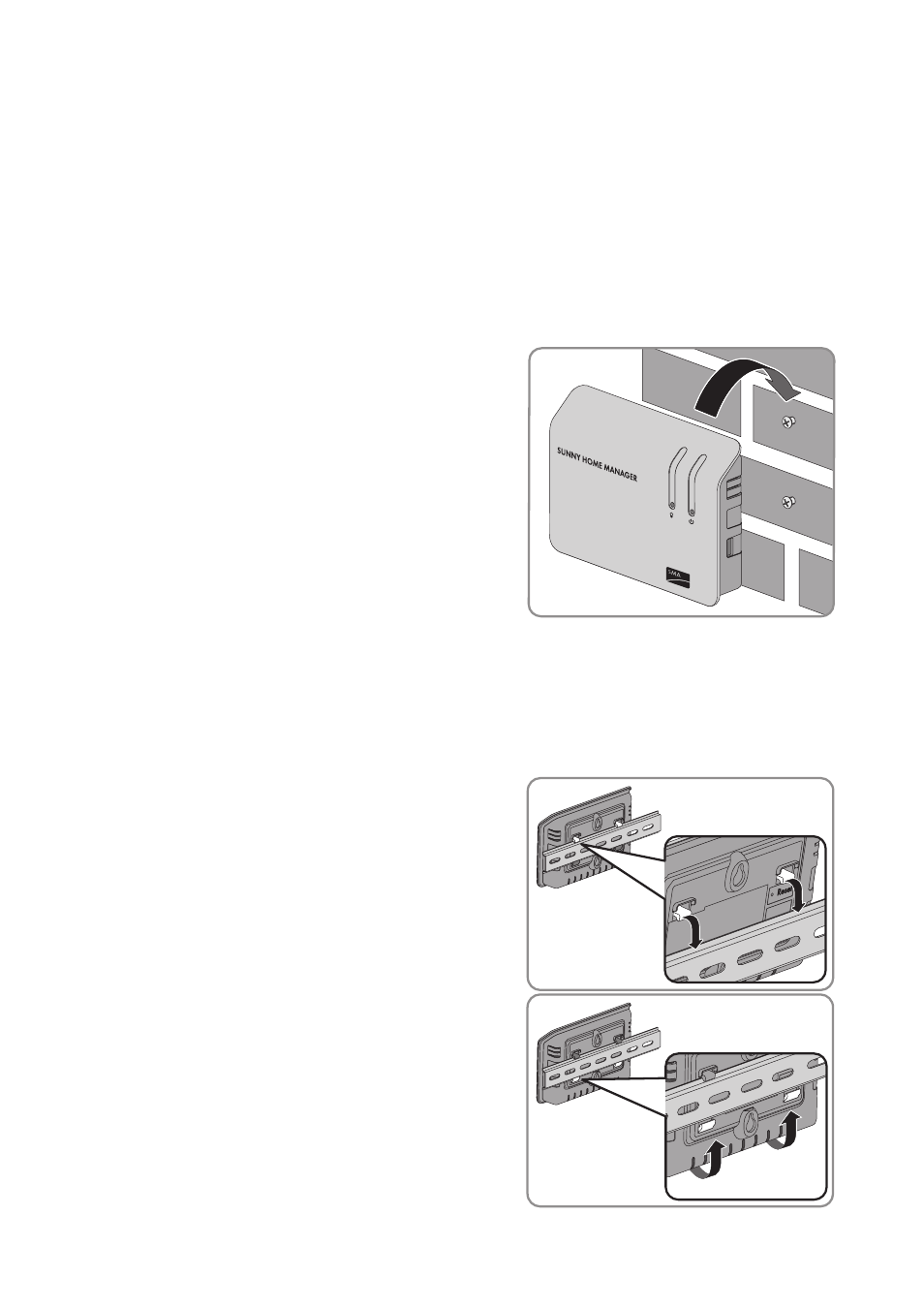

6.4 Montage du Sunny Home Manager
6.4.1 Montage mural du Sunny Home Manager
1. Déterminez la position du Sunny Home Manager sur le mur.
2. Marquez la position des trous à percer dans le mur (distance des trous à percer : 58 mm).
3. Percez les trous (diamètre : 6 mm).
4. Insérez des chevilles dans les trous.
5. Vissez les vis et laissez-les dépasser du mur d’environ 6 mm.
6. Accrochez le Sunny Home Manager aux vis. À cet
effet, veillez à ce que les têtes des vis s’accrochent
dans les trous situés à l’arrière du
Sunny Home Manager.
6.4.2 Montage du Sunny Home Manager sur le rail DIN
Condition requise :
☐ Le montage du rail DIN au mur doit être fixe.
Procédure :
1. Pressez le Sunny Home Manager avec les fixations
supérieures dans le bord supérieur du rail DIN.
2. Accrochez les fixations inférieures dans le bord
inférieur du rail DIN.
