SMA Solar Technology AG 2 Sécurité
Instructions d’emploi GRID-BOX-12-3-20-BE-fr-10 7
2 Sécurité
2.1 Utilisation conforme
La Grid Connect Box est un commutateur automatique de transfert qui permet de garantir le fonctionnement sûr du réseau
électrique public et d’un générateur en tant que sources d’énergie d’un système multicluster SMA.

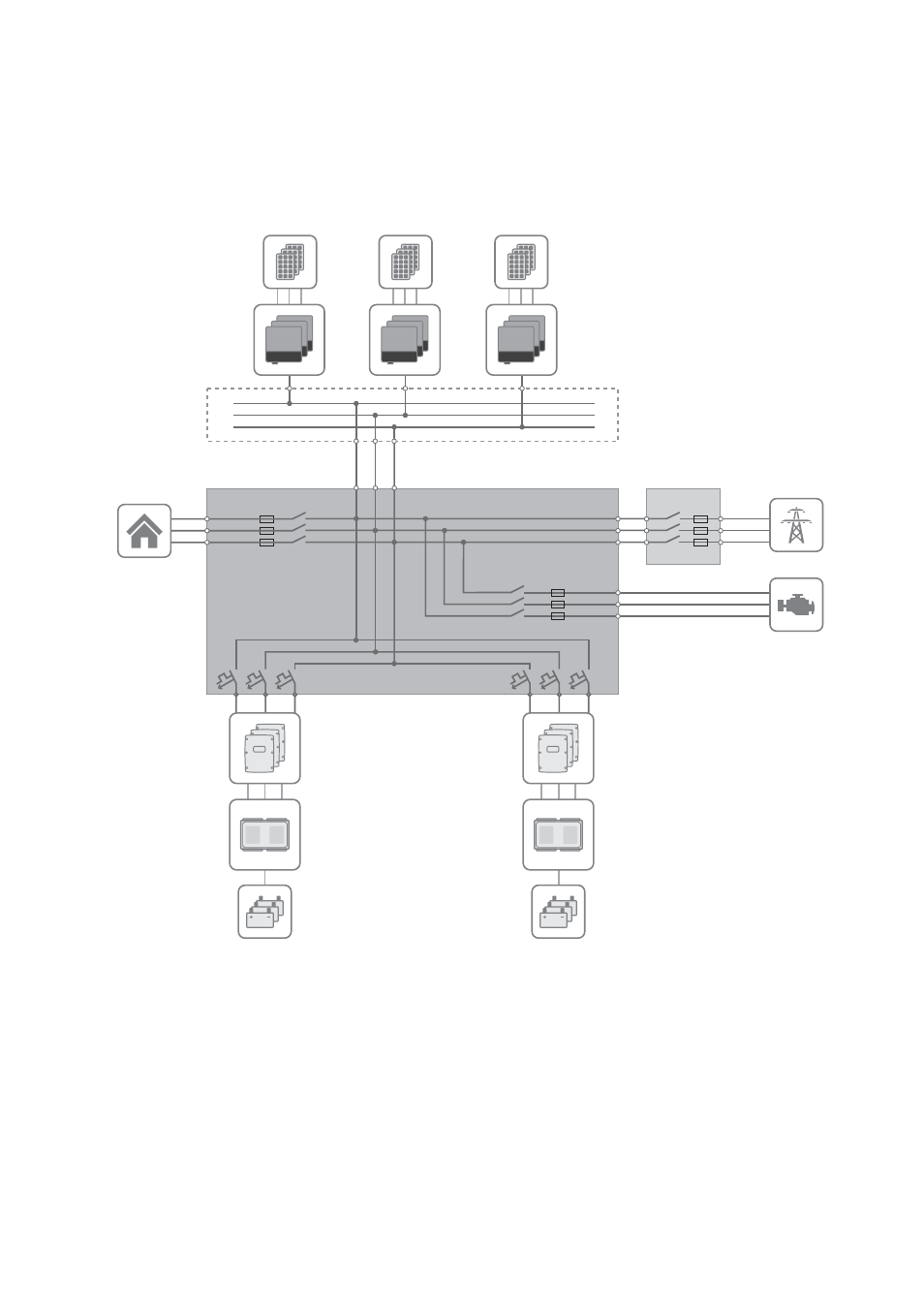

Figure 1 : Principe de branchement d’un système multicluster avec une Grid Connect Box
Les conditions de raccordement technique de l’exploitant de réseau et les normes et directives en vigueur déterminent si,
en cas de panne du réseau, le système multicluster se déconnecte du réseau électrique public sur tous les pôles, ou si
seuls les conducteurs de ligne sont déconnectés. La Grid Connect Box est toujours livrée avec une déconnexion de tous
les pôles. Si la déconnexion de tous les pôles n’est pas autorisée, celle-ci doit être désactivée sur la Grid Connect Box
(voir chapitre 6.2, page 18).
En cas d’utilisation de la Grid Connect Box avec déconnexion de tous les pôles, le réseau électrique public doit être un
réseau TN-S, TN-C-S ou TT. En cas d’utilisation de la Grid Connect Box sans déconnexion de tous les pôles, le réseau
électrique public doit être un réseau TN-C-S (pour la mise à la terre dans le système multicluster, voir instructions d’emploi
de la Multicluster Box).
BATFUSE
SUNNY ISLAND
GRID-BOX
Contacteur des charges
ONDULEURS
PHOTOVOLTAÏQUES
MULTICLUSTER BOX
(Distributeur principal AC)
Répartiteur principal
photovoltaïque
(non fourni)
BATTERIE
Contacteur du générateur
GROUPE
ÉLECTROGÈNE
CHARGE
PANNEAUX
PHOTOVOLTAÏQUES
RÉSEAU
ÉLECTRIQUE PUBLIC
