SMA Solar Technology AG 6 Raccordement électrique
Instructions d’emploi GRID-BOX-12-3-20-BE-fr-10 19
6.4 Raccordement au réseau électrique public
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
☐ La section de conducteur doit être choisie en fonction de la puissance d’entrée assignée du réseau électrique public.
☐ Section du conducteur : 50 mm² à 150 mm²
☐ Les câbles de puissance doivent être protégés contre les courts-circuits et défauts à la terre.
☐ Les conducteurs de ligne, le conducteur de neutre et le conducteur de protection doivent avoir une section identique.
Procédure :
1. Faites passer les câbles de puissance de la Multicluster Box dans la Grid Connect Box (voir chapitre 9.3, page 25).
2. Raccordez le conducteur de neutre à la borne à ressort PE du raccordement X301:4 (voir chapitre 9.4.1,
page 26).
3. Raccordez le conducteur de neutre à la borne à ressort N du raccordement X301:5.
4. Raccordez les conducteurs de ligne aux bornes à ressort L1, L2 et L3 du raccordement X301:1-3.
5. Assurez-vous qu’un champ tournant droit est présent au point de raccordement au réseau.
6. Pour décharger la traction dans la borne à ressort, installez les câbles de puissance sur le rail de fixation des câbles
prévu à cet effet. Utilisez pour ce faire les décharges de traction et contre-plaques fournies.
6.5 Raccordement des câbles de commande
Affectation des bornes à ressort et des câbles de commande :

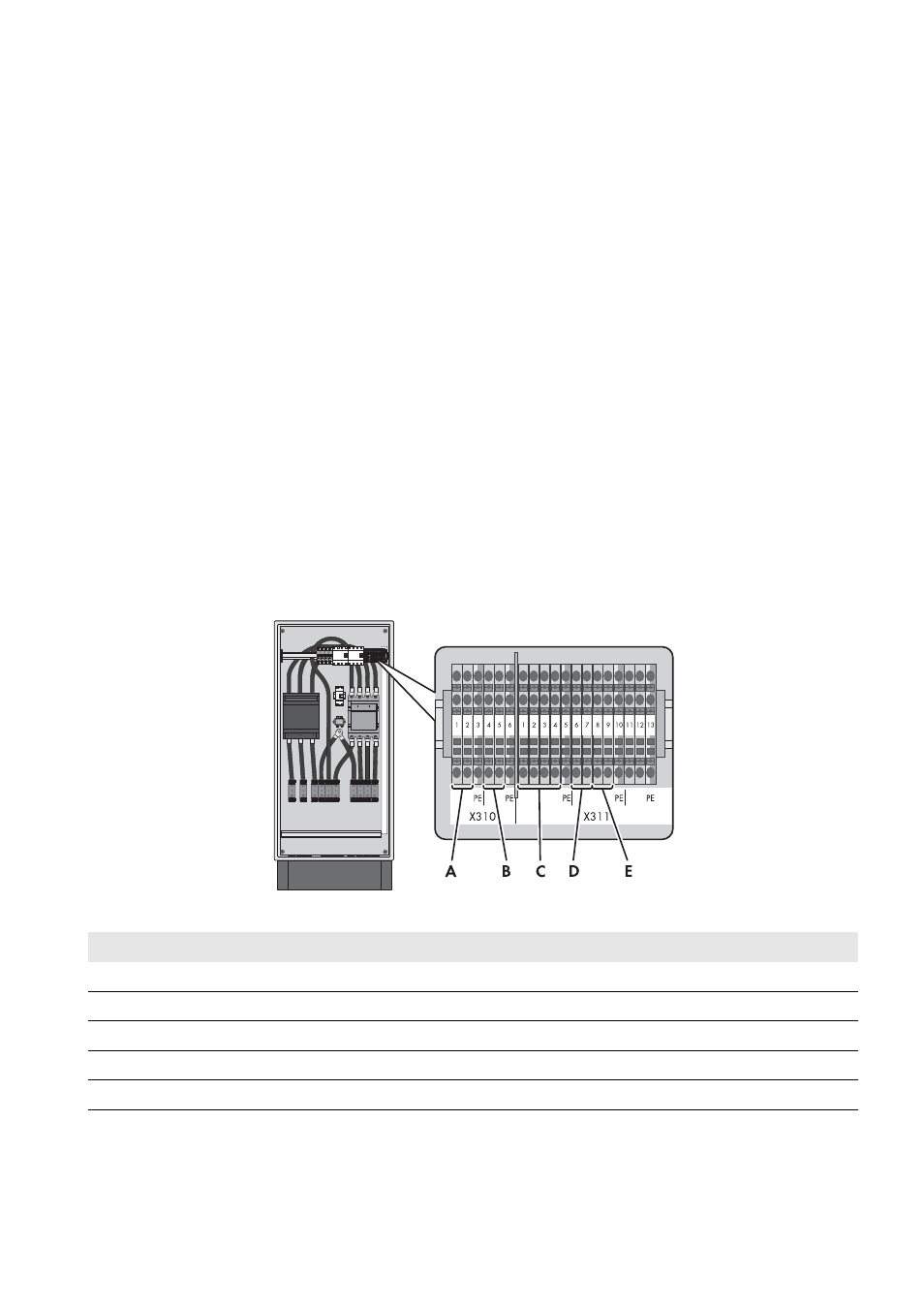

Figure 10 : Aperçu des bornes à ressort dans la Grid Connect Box
Position Explication
A Verrouillage du contacteur de mise à la terre de la Multicluster Box
B Contact de retour du contacteur réseau de la Grid Connect Box
C Mesure de tension de la Grid Connect Box
D Verrouillage du contacteur du générateur de la Multicluster Box
E Verrouillage du contacteur réseau de la Grid Connect Box
