4 Description du produit
4.1 Grid Connect Box
La Grid Connect Box est un commutateur automatique de transfert qui permet de garantir le fonctionnement sûr du réseau
électrique public et d’un générateur en tant que sources d’énergie d’un système multicluster SMA.

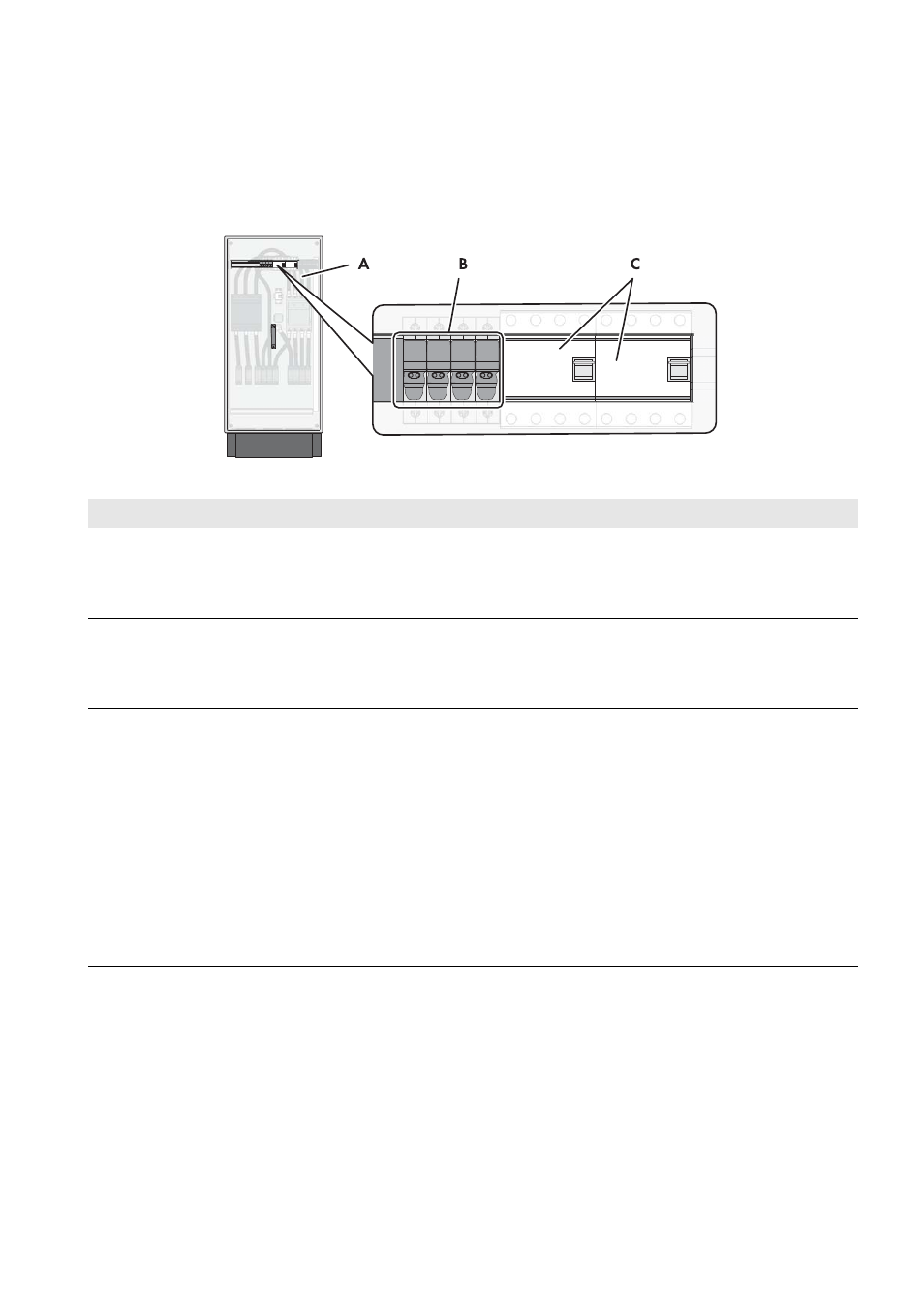

Figure 3 : Grid Connect Box avec porte d’armoire ouverte
Position Désignation Explication
A Capot de protection Empêche le contact involontaire, en cours de fonctionnement,
avec des composants conducteurs et protège ainsi des chocs
électriques. Lorsque la Grid Connect Box est en cours de service,
le capot de protection doit toujours être en place.
B Porte-fusibles 1 A Servent à loger des coupe-circuit à fusible cylindriques (1 A,
caractéristique de déclenchement : gG). Ces derniers protègent
les conducteurs raccordés d’un réchauffement trop élevé dû à
une surcharge ou à un court-circuit.
C Dispositif à courant différentiel résiduel Sert à protéger des chocs électriques et est toujours utilisé en plus
des mesures de protection existantes telles que l’isolement ou la
mise à la terre. Dès qu’une tension de contact dangereuse se
produit, le dispositif à courant différentiel résiduel déconnecte les
charges au niveau de tous les pôles.
Pour ce faire, un transformateur de courant totalisateur dans le
dispositif à courant différentiel résiduel enregistre les courants
électriques sur les conducteurs L1, L2, L3 et N. Dans l’état de
fonctionnement normal, la somme de ces courants est égale à
zéro. En cas de dysfonctionnement, il se produit un courant
différentiel résiduel qui déclenche le dispositif à courant
différentiel résiduel.
