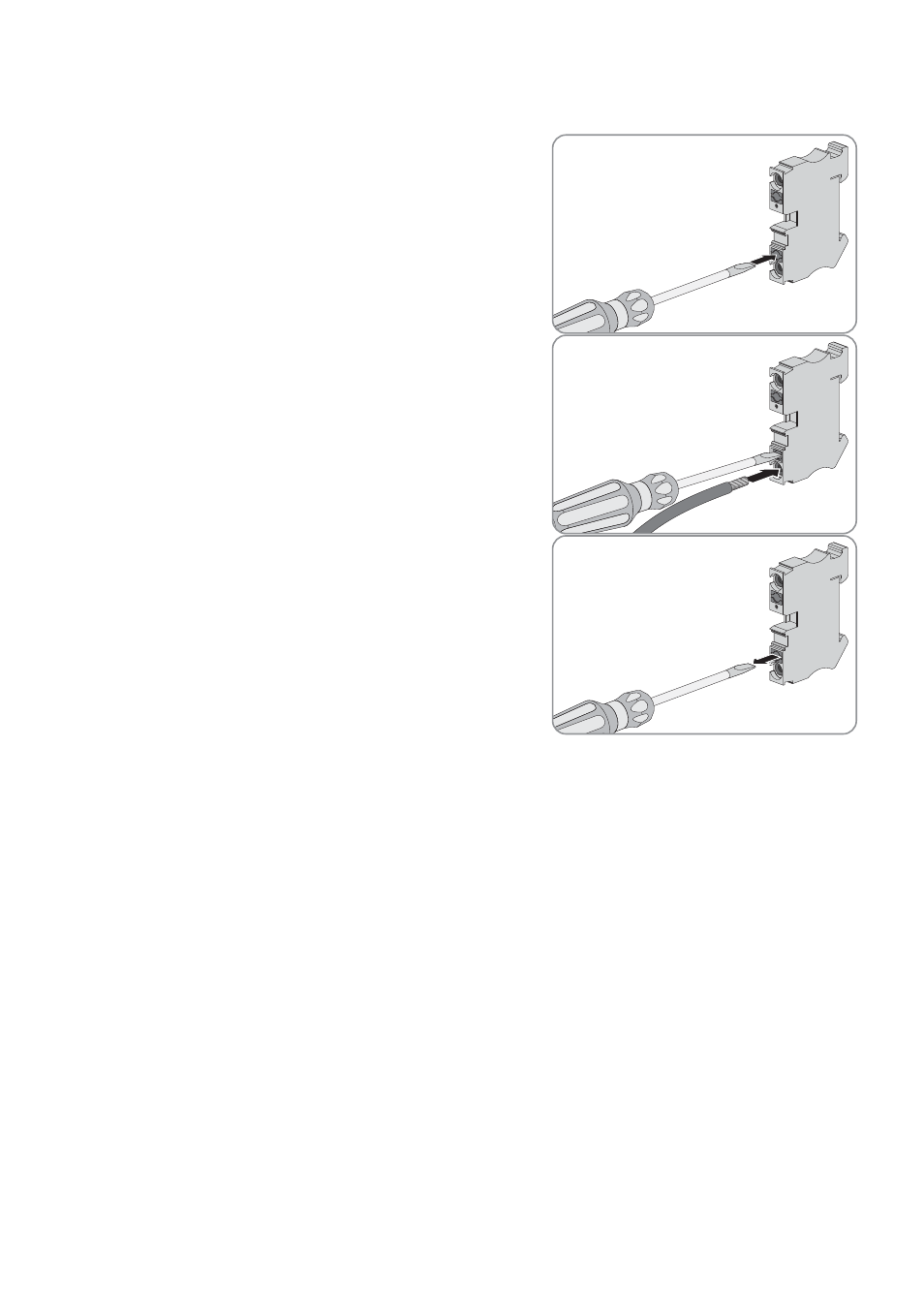

9.4.2 Raccordement des câbles de commande aux bornes à ressort
1. À l’aide du tournevis, pressez sur le contact à ouverture orange de
la borne à ressort et maintenez la pression.
2. Insérez le conducteur dénudé dans la borne à ressort jusqu’à la
butée. Veillez à ce que l’isolant ne soit pas coincé.
3. Retirez le tournevis du contact.
☑ Le ressort de la borne à ressort bloque le conducteur isolé.
4. Assurez-vous que le conducteur isolé est bien en place et que l’isolant n’est pas coincé avec dans la borne.
