6 Raccordement électrique SMA Solar Technology AG
18 GRID-BOX-12-3-20-BE-fr-10 Instructions d’emploi
6.1.2 Entrées de câbles au sol

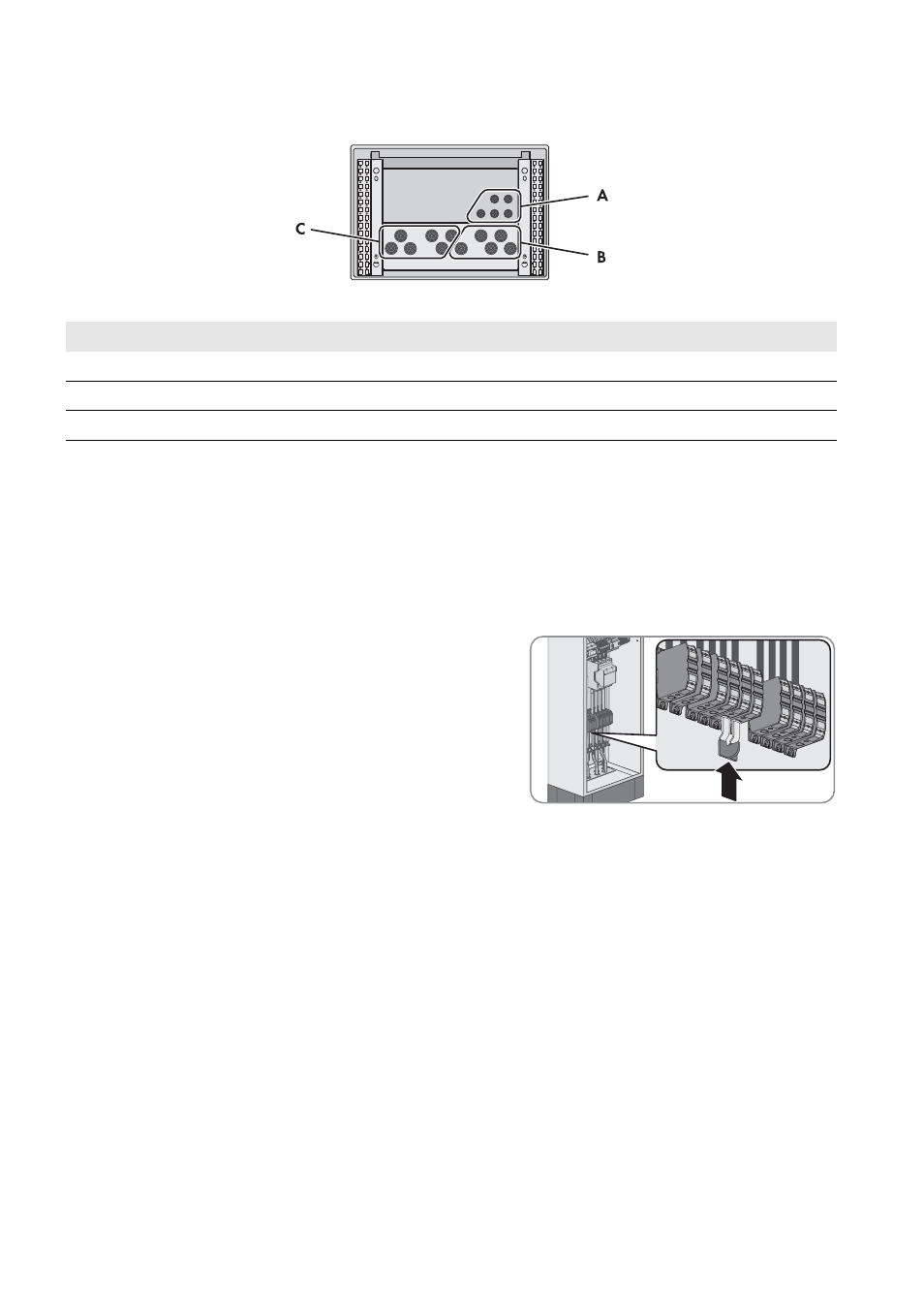

Figure 9 : Position des entrées de câbles
6.2 Désactivation de la connexion de tous les pôles
Les conditions de raccordement technique de l’exploitant de réseau et les normes et directives en vigueur déterminent si,
en cas de panne du réseau, le système multicluster se déconnecte du réseau électrique public sur tous les pôles, ou si
seuls les conducteurs de ligne sont déconnectés. La Grid Connect Box est toujours livrée avec une déconnexion de tous
les pôles. Si la déconnexion de tous les pôles n’est pas autorisée, vous devez désactiver la déconnexion de tous les pôles
sur la Grid Connect Box. Utilisez pour cela le pont N à deux pôles fourni en procédant comme suit.
Procédure :
• En cas d’utilisation de la Grid Connect Box sans déconnexion de
tous les pôles, reliez la borne à ressort N à X301:5 et la borne à
ressort N à X301:6. Pour cela, enfichez le pont N fourni, par le
bas, dans les bornes à ressort.
6.3 Raccordement de la Multicluster Box
Exigences en matière de câbles :
☐ Matériau des conducteurs : cuivre
☐ Section du conducteur : 50 mm² à 150 mm²
☐ Les câbles de puissance doivent être protégés contre les courts-circuits et défauts à la terre.
☐ Les conducteurs de ligne, le conducteur de neutre et le conducteur de protection doivent avoir une section identique.
Procédure :
1. Faites passer les câbles de puissance de la Multicluster Box dans la Grid Connect Box (voir chapitre 9.3, page 25).
2. Raccordez le conducteur de neutre à la borne à ressort PE du raccordement X301:7 (voir chapitre 9.4.1,
page 26).
3. Raccordez le conducteur de neutre à la borne à ressort N du raccordement X301:6.
4. Raccordez les conducteurs de ligne aux bornes à ressort L1, L2 et L3 du raccordement X301:8-10.
5. Assurez-vous qu’un champ tournant droit est présent au point de raccordement de la Multicluster Box.
6. Pour décharger la traction dans la borne à ressort, installez les câbles de puissance sur le rail de fixation des câbles
prévu à cet effet. Utilisez pour ce faire les décharges de traction et contre-plaques fournies.
Position Explication
A Entrées de câbles pour les câbles de commande
B Entrées de câbles pour les câbles de puissance de la Multicluster Box
C Entrées de câbles pour les câbles de puissance du réseau électrique public
