SMA Solar Technology AG 9 Actions récurrentes
Instructions d’emploi GRID-BOX-12-3-20-BE-fr-10 25
9.3 Introduction des câbles
Condition préalable :
☐ Les plinthes doivent être démontées (voir chapitre 5.4.2 « Transport et installation de la Grid Connect Box »,
page 16).
Procédure :
1. Démontez le capot de protection de la Grid Connect Box (voir chapitre 9.1, page 23).

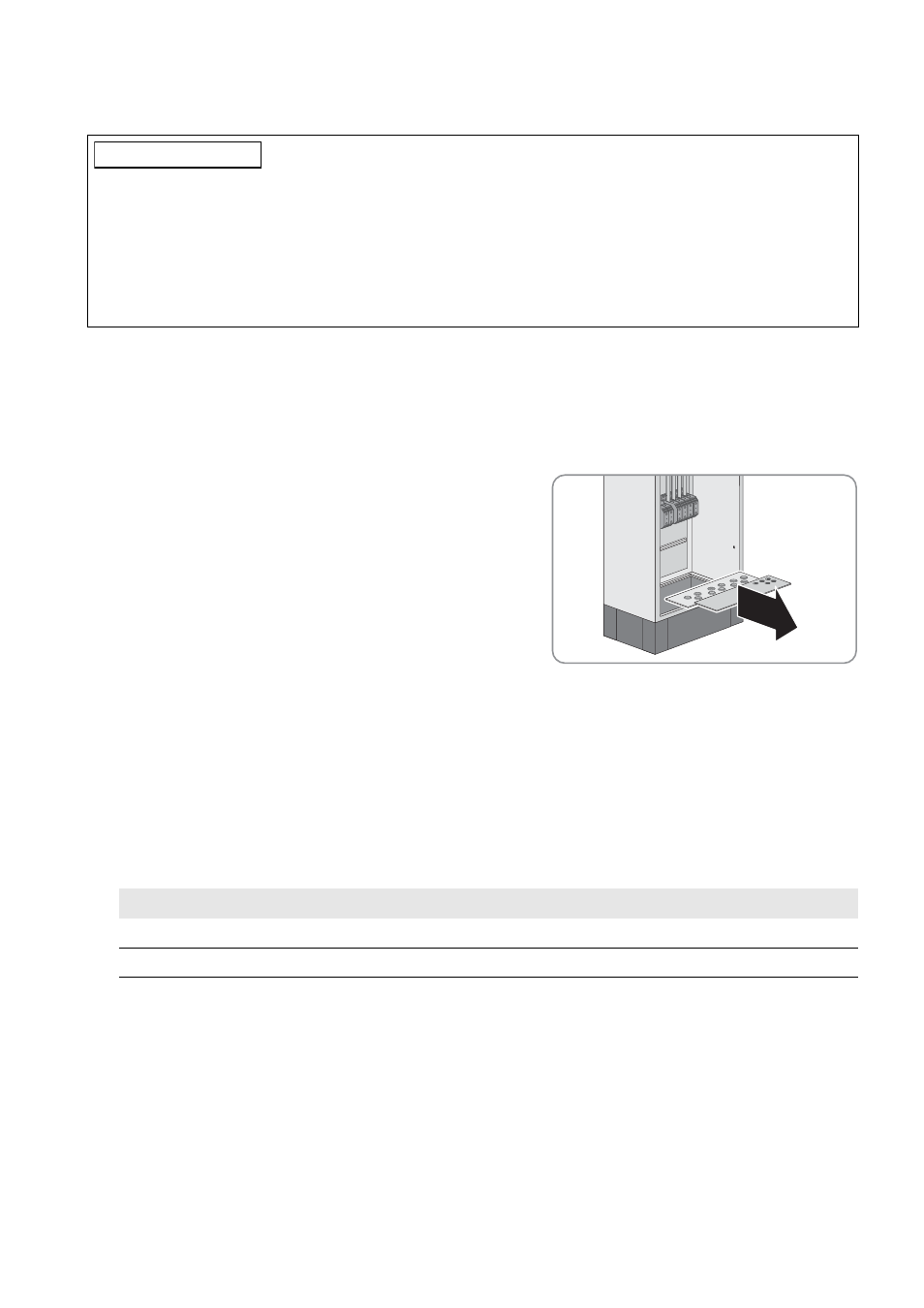

2. Dans le fond de la Grid Connect Box, dévissez toutes les vis des
plaques de base avant et arrière (TX 25), puis retirez les plaques
de base.
3. Insérez tous les câbles dans la Grid Connect Box selon la procédure suivante :
• Choisissez une entrée de câbles appropriée pour le câble concerné.
• Perforez la membrane de l’entrée de câbles sélectionnée à l’aide d’un objet pointu. Ce faisant, assurez-vous que
l’ouverture ne s’agrandisse pas trop.
• Faites passer chaque câble à travers la membrane de l’entrée de câbles sélectionnée vers l’intérieur de la
Grid Connect Box. Ce faisant, assurez-vous que le câble reste bien hermétiquement enveloppé par la
membrane.
• Dénudez les câbles .
4. Posez la plaque de base et serrez toutes les vis de la plaque de base (TX 25, couple de serrage : 9 Nm).
5. Vissez les plinthes de la Grid Connect Box avec les vis de fixation (TX 30, couple de serrage : 12 Nm).
136%&/$&
Risque d’endommagement de la Grid Connect Box par pénétration d’humidité
La poussière et l’humidité peuvent pénétrer dans la Grid Connect Box en raison de membranes distendues ou
endommagées. La poussière et l’humidité peuvent endommager définitivement la Grid Connect Box.
• Lors du choix de l’entrée de câbles, tenez compte du diamètre de la membrane et du diamètre du câble.
• Utilisez un outil approprié pour perforer la membrane.
• Assurez-vous que la membrane ne se déchire pas lors de l’insertion du câble.
Type de câble Longueur de dénudage de l’isolant intérieur
Câble de puissance 40 mm
Câble de commande 20 mm
