6 Raccordement électrique
6.1 Aperçu de la zone de raccordement
6.1.1 Composants et raccordements

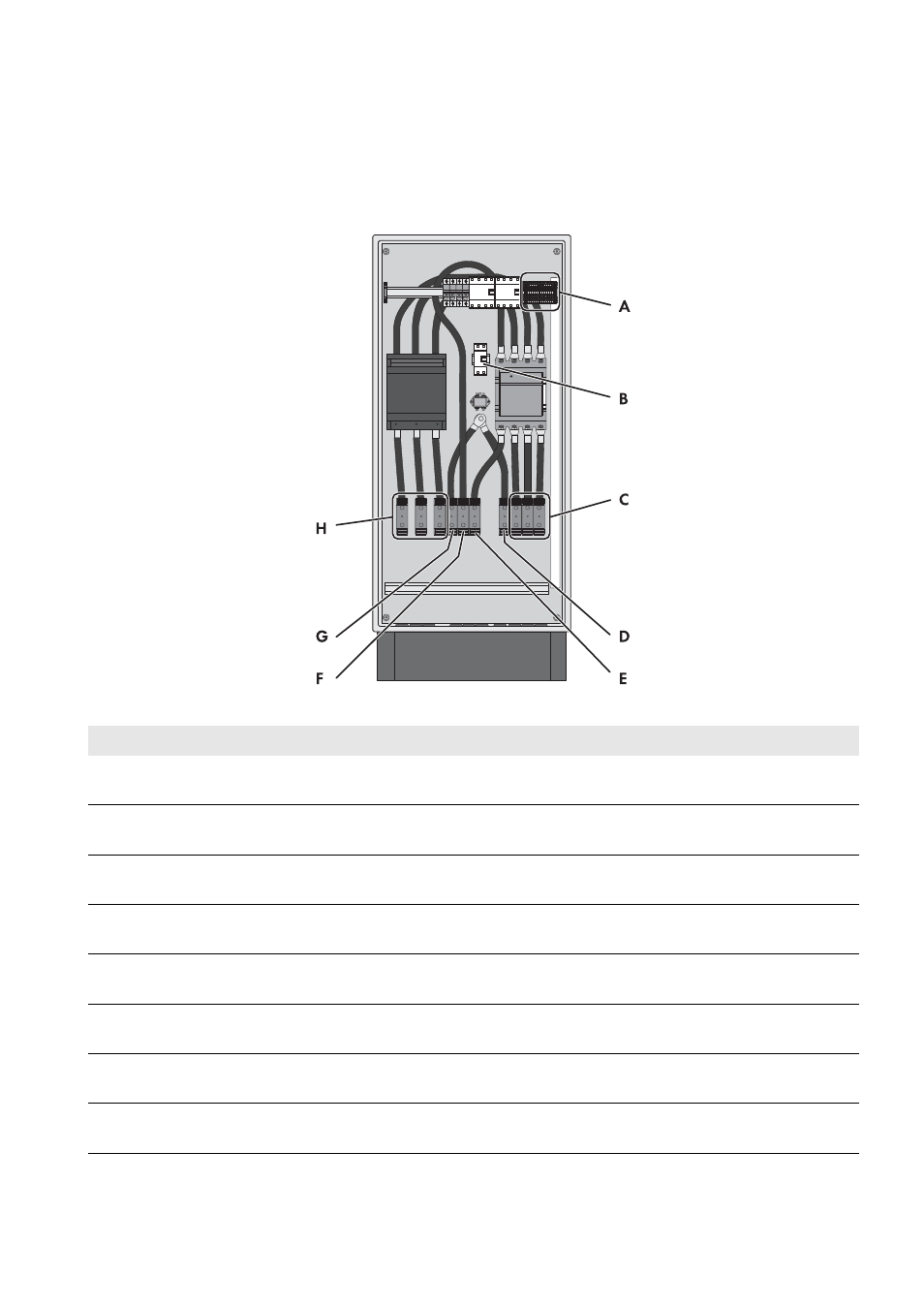

Figure 8 : Aperçu de la zone de raccordement
Position Désignation Explication
A Raccordement X310, X311 avec bornes à
ressort
Bornes à ressort pour le raccordement des câbles de
commande
B Parafoudre Le signal lumineux au niveau du parafoudre doit être
contrôlé régulièrement (voir chapitre 10.2, page 29).
C Raccordement X301:8-10 avec bornes à
ressort L1, L2, et L3
Pour le raccordement des conducteurs de ligne de la
Multicluster Box
D Raccordement X301:7 avec borne à ressort PE Pour le raccordement du conducteur de protection de la
Multicluster Box
E Raccordement X301:6 avec borne à ressort N Pour le raccordement du conducteur de neutre de la
Multicluster Box
F Raccordement X301:5 avec borne à ressort N Pour le raccordement du conducteur de neutre du réseau
électrique public
G Raccordement X301:4 avec borne à ressort PE Pour le raccordement du conducteur de protection du
réseau électrique public
H Raccordement X301:1-3 avec bornes à
ressort L1, L2, et L3
Pour le raccordement des conducteurs de ligne du
réseau électrique public
