SMA Solar Technology AG 5 Installation
Instructions d’emploi GRID-BOX-12-3-20-BE-fr-10 15
5.3 Préparation du site d’installation
Cotes des trous de perçage pour la fixation de la Grid Connect Box :

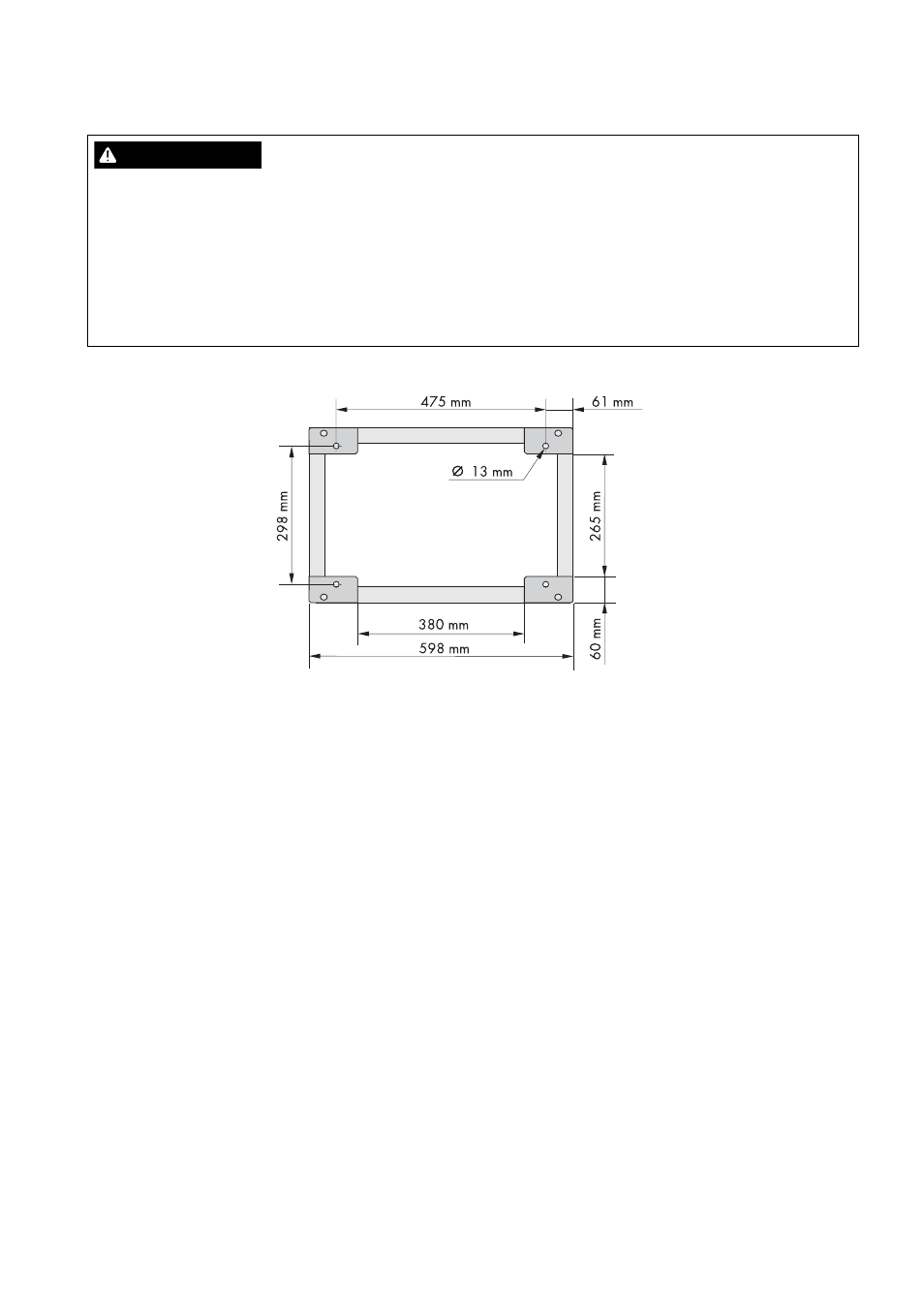

Figure 7 : Dimensions extérieures du socle et cotes des trous de perçage
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 4 chevilles adaptées pour la fixation de la Grid Connect Box
Procédure :
1. Marquez sur le terrain la position des quatre trous de perçage pour la fixation du socle.
2. Percez les trous aux emplacements marqués.
3. Posez les chevilles.
5.4 Transport
5.4.1 Possibilités de transport
La Grid Connect Box est livrée sur une palette Europool. Pour soulever la Grid Connect Box de la palette Europool, vous
pouvez utiliser les moyens de transport suivants :
• Chariot élévateur
• Grue avec fourche appropriée
$9(57,66(0(17
Danger de mort par incendie et explosion
En dépit d’un assemblage réalisé avec le plus grand soin, tout appareil électrique peut présenter un risque d’incendie
en cas d’installation inadéquate. Tout contact avec des matériaux inflammables permet une propagation de l’incendie.
Il peut en résulter des blessures graves, voire la mort.
• N’installez pas la Grid Connect Box sur des matériaux inflammables.
• N’installez pas la Grid Connect Box à proximité de matériaux ou objets facilement inflammables.
• N’installez pas la Grid Connect Box dans des zones présentant un danger d’explosion.
