9.4 Raccordement aux bornes à ressort
9.4.1 Raccordement des câbles de puissance aux bornes à ressort

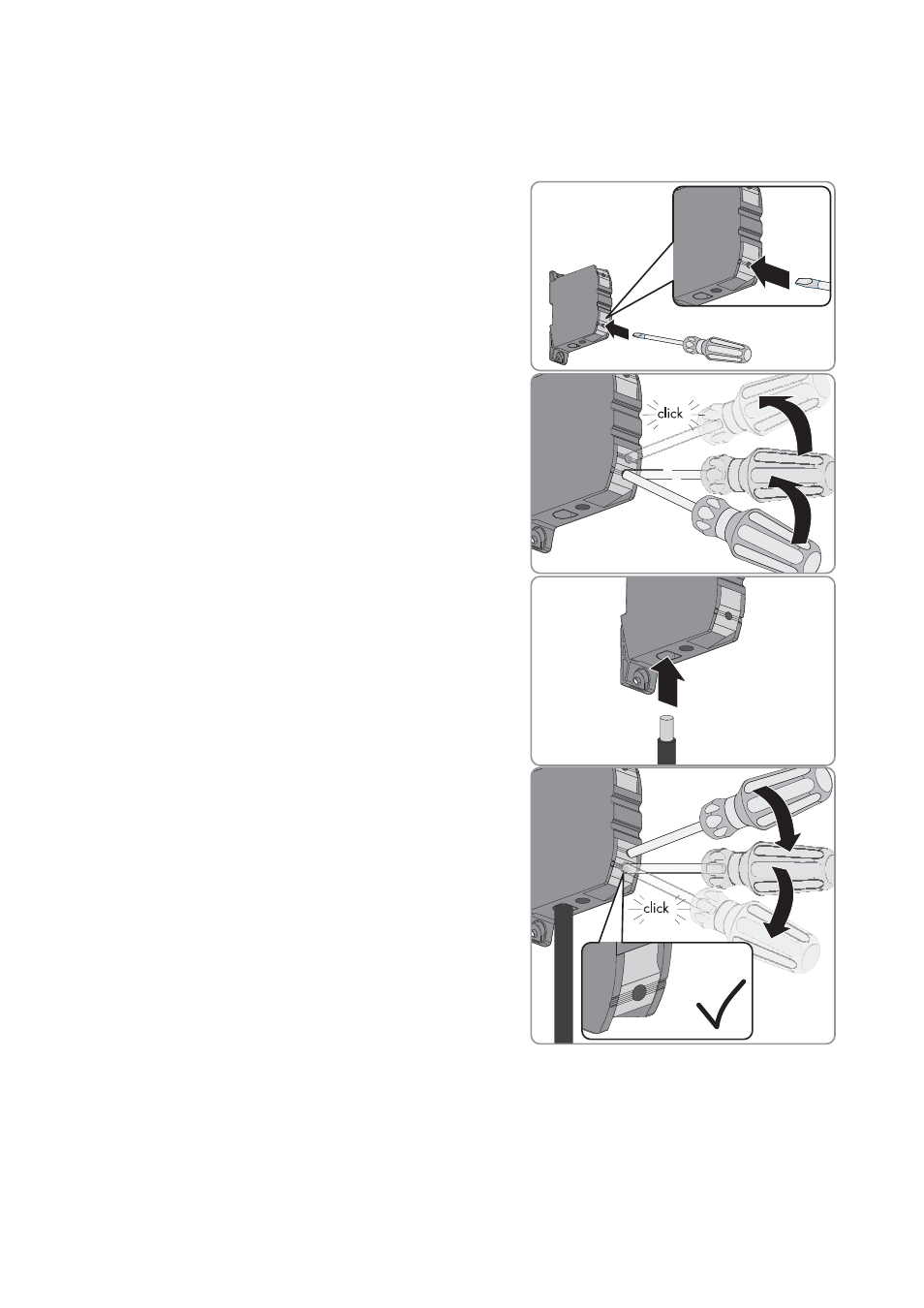

1. Insérez le tournevis dans le contact de la borne à ressort.
2. Pressez le tournevis dans le contact vers le haut jusqu’à la butée,
en deux étapes. Cela permet de tendre le ressort de la borne à
ressort. La borne à ressort produit un claquement audible lorsque
le contact est taré.
3. Insérez le conducteur dénudé dans la borne à ressort jusqu’à la
butée. Veillez à ce que l’isolant ne soit pas coincé.
4. Pressez le tournevis dans le contact vers le bas et retirez-le du
contact.
☑ Le ressort de la borne à ressort bloque le conducteur isolé.
5. Assurez-vous que le conducteur isolé est bien en place et que l’isolant n’est pas coincé avec dans la borne.
