5 Installation SMA Solar Technology AG
14 GRID-BOX-12-3-20-BE-fr-10 Instructions d’emploi
5 Installation
5.1 Stockage de la Grid Connect Box
• Stockez la Grid Connect Box dans un endroit sec à une température ambiante comprise entre − 25 °C et +60 °C.
5.2 Conditions préalables à la pose
Site d’installation
☐ Le support d’installation doit être solide et plan, par exemple en béton.
☐ Le site d’installation doit être adapté au poids et aux dimensions de la Grid Connect Box (voir chapitre 12
« Caractéristiques techniques », page 32).
☐ Le site d’installation doit toujours être sécurisé et accessible facilement, sans qu’il soit nécessaire de recourir à un
équipement supplémentaire.
☐ Le site d’installation ne doit pas entraver l’accès aux dispositifs de coupure.
☐ Les largeurs de passage minimales et les chemins de fuite en vigueur sur le lieu d’installation doivent être respectés.
☐ Les conditions climatiques doivent être respectées (voir chapitre 12 « Caractéristiques techniques », page 32).
☐ Le site d’installation doit se trouver à une altitude inférieure à 3 000 m au-dessus du niveau moyen de la mer. Si vous
souhaitez utiliser la Grid Connect Box à des hauteurs supérieures à 3 000 m, veuillez contacter le Service en Ligne
de SMA (voir chapitre 13, page 35).
Distances minimales

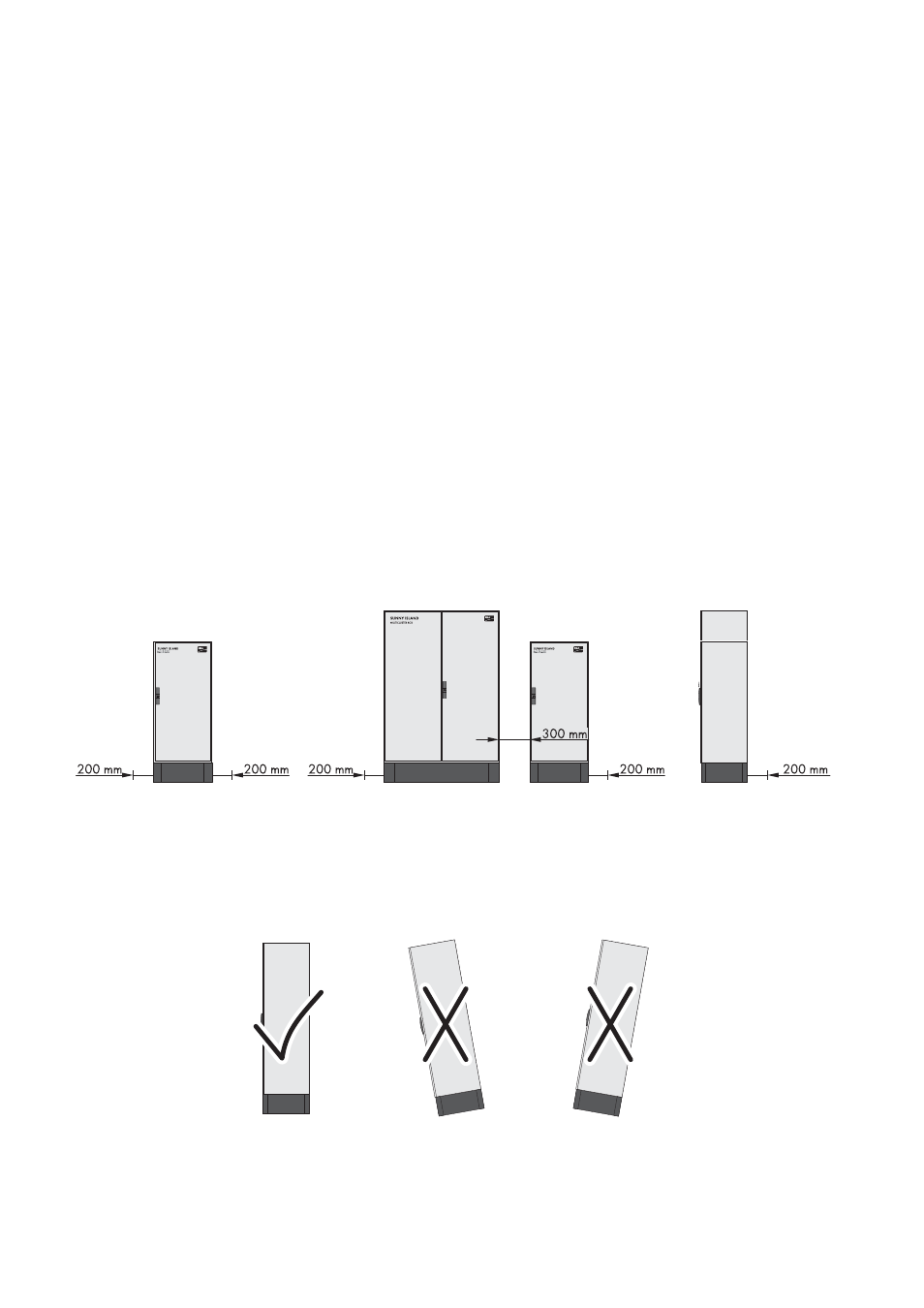

Figure 5 : Distances minimales
☐ Sur le site d’installation, un espace suffisant doit être prévu pour le respect des distances minimales.
☐ Entre la Grid Connect Box et la Multicluster Box, une distance d’au moins 300 mm doit être respectée. Cela permet
de garantir un échange de chaleur suffisant.
Position d’installation
Figure 6 : Positions d’installation autorisées et non autorisées
☐ Le site d’installation doit être adapté de façon à respecter la position d’installation autorisée.
